ニュースの全体像 ― 「2ナノの工場を、世界の設計者に開く」という出来事
今回のニュースを一言でいえば、「日本の新しい先端半導体工場が、自分の製造ラインを使ってくれる『お客さん』を、イタリアの国家的な設計拠点を窓口にして探し始めた」という話である。半導体業界の用語が多く登場するため、まずは登場人物と仕組みを、身近な例で押さえておきたい。

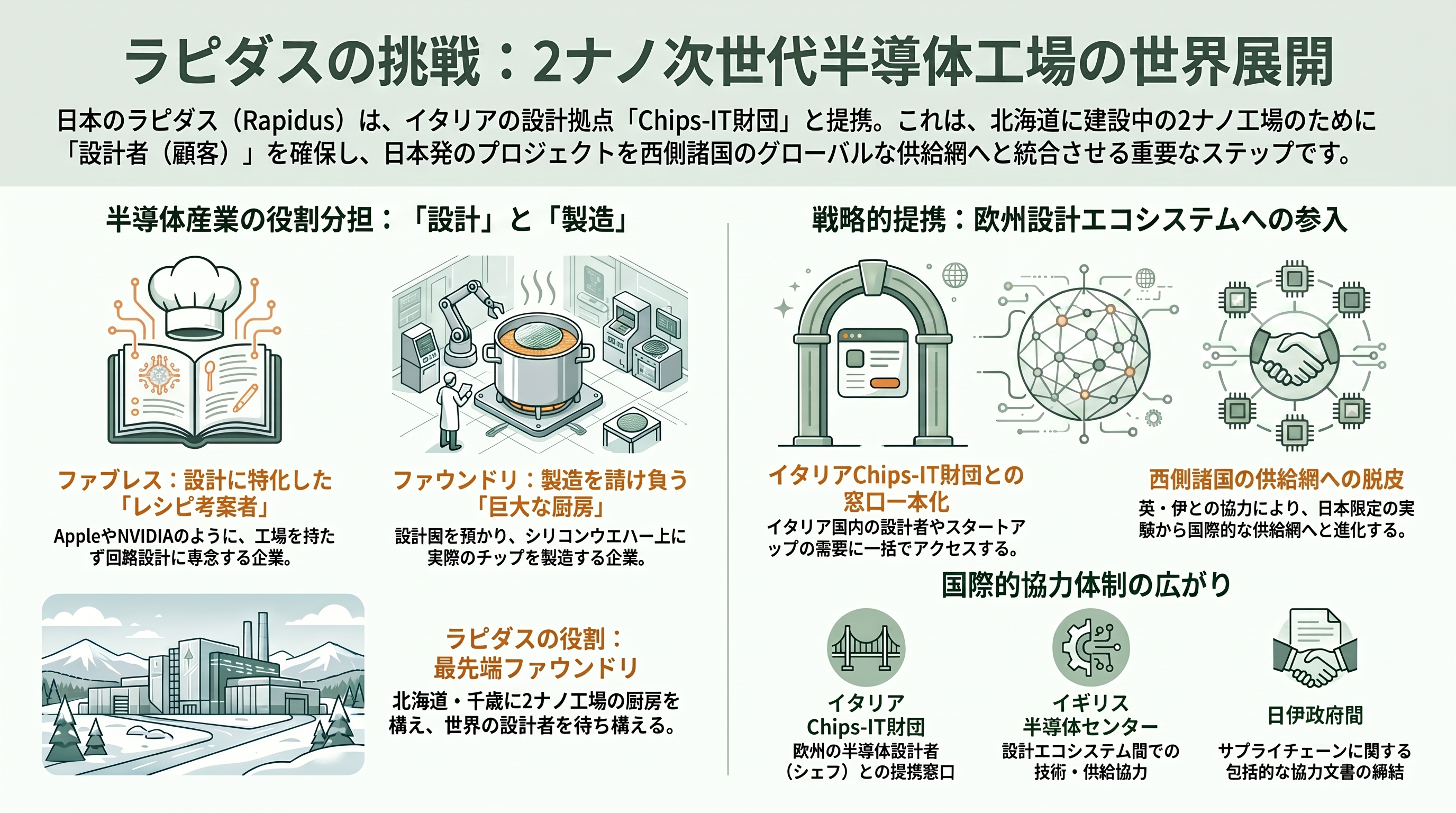

半導体産業は、大きく「設計する人」と「製造する人」に分かれている。スマートフォンの頭脳であるアップルのチップや、生成AIの計算を支えるエヌビディア（NVIDIA）のGPUは、アップルやエヌビディア自身が回路を「設計」しているが、実際にシリコンウエハー上に「製造」しているのは台湾のTSMCという別会社だ。このように、自社工場を持たず設計に専念する企業を「ファブレス」、設計図を預かって製造を請け負う企業を「ファウンドリ」と呼ぶ。料理にたとえれば、ファブレスはレシピを考えるシェフ、ファウンドリはそのレシピ通りに大量調理してくれる巨大な厨房にあたる。
ラピダスは、この「厨房」、すなわち世界最先端のファウンドリを日本に新しく作ろうとしている会社である。そして今回のニュースは、その厨房（北海道・千歳に建設中の2ナノ工場）に、レシピを持ち込んでくれる設計者を増やすための提携だ。提携相手のChips-IT財団は、イタリアが国家的に設立した「設計の司令塔」であり、いわばイタリア中のシェフ（半導体設計者やスタートアップ、企業）をとりまとめる窓口である。ラピダスはこの財団と手を組むことで、イタリア・欧州の設計需要に一括でアクセスしようとしている。
重要なのは、この合意が単独の出来事ではないという点だ。締結の前日にはイギリスの半導体センターとも、そして同時期に開かれた日伊首脳会談では政府間でも半導体サプライチェーンに関する協力文書が交わされている。つまり今回のMOUは、ラピダスが「日本の中だけの実験」から「西側諸国の設計エコシステムと結びついた供給網」へと脱皮しようとする、一連の動きの一つとして位置づけられる。以下、各論を順に見ていく。
今回の基本合意（MOU）とその背景

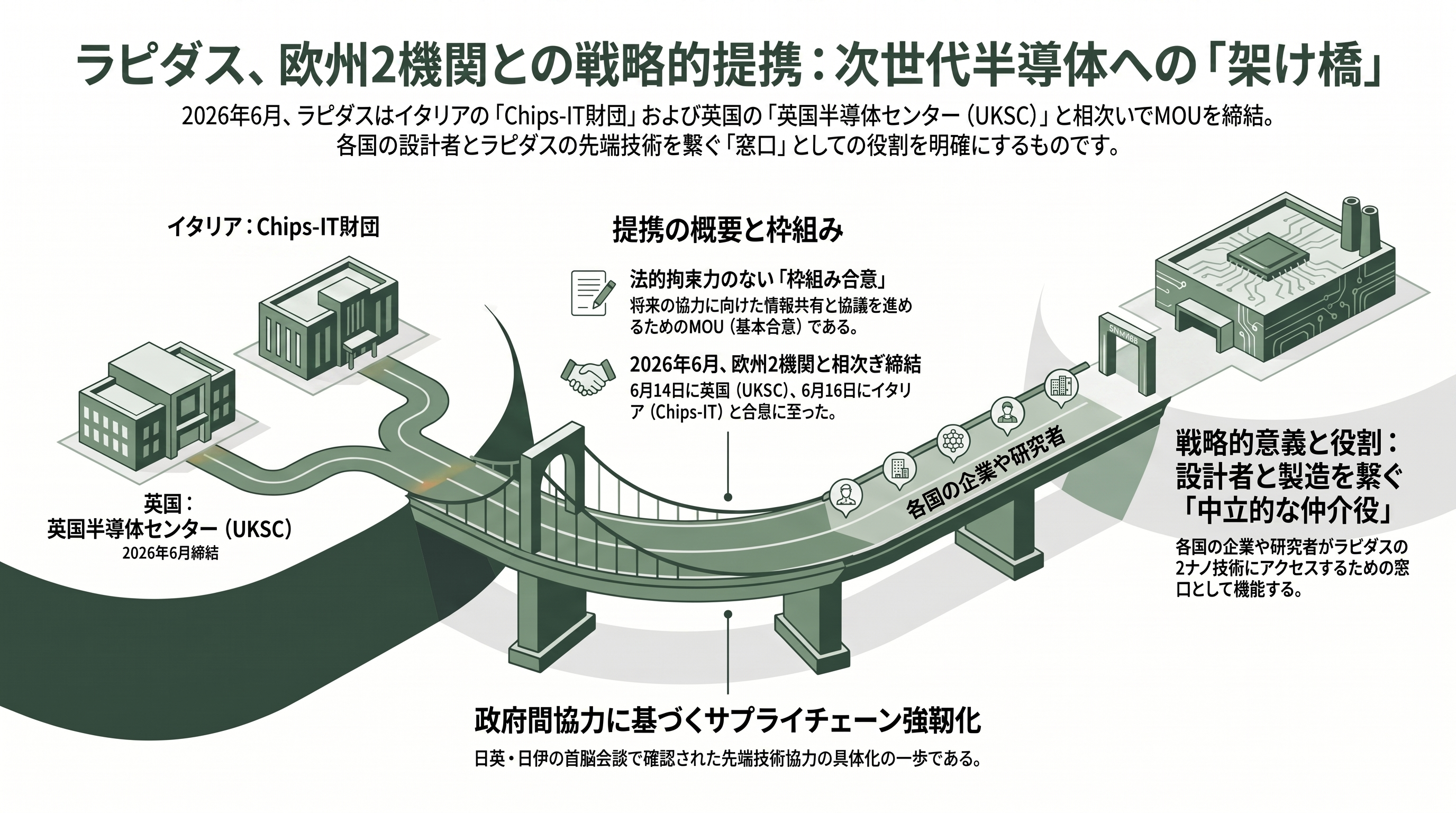

ラピダスの公式発表によれば、同社は2026年6月16日、イタリア・パヴィアに拠点を置く半導体集積回路設計の国家機関「Chips-IT財団（Fondazione Chips-IT）」と、将来の半導体製造に関する基本合意（MOU=Memorandum of Understanding）を締結した。MOUは法的拘束力のある契約ではなく、「今後、協力に向けて情報共有と協議を進めましょう」という枠組み合意である。発表文でChips-IT財団のカルロ・レイタ（Carlo Reita）CEOは「日本はイタリアの研究にとって重要なパートナーであり、ラピダスの先端技術を用いて自国エコシステムを支える回路を開発できることを嬉しく思う」と述べ、ラピダスの小池淳義（こいけ・あつよし）代表取締役社長兼CEOは「創業以来、私たちはグローバルな協業と各国の半導体プログラムを後押しする提携を重視してきた」とコメントしている。

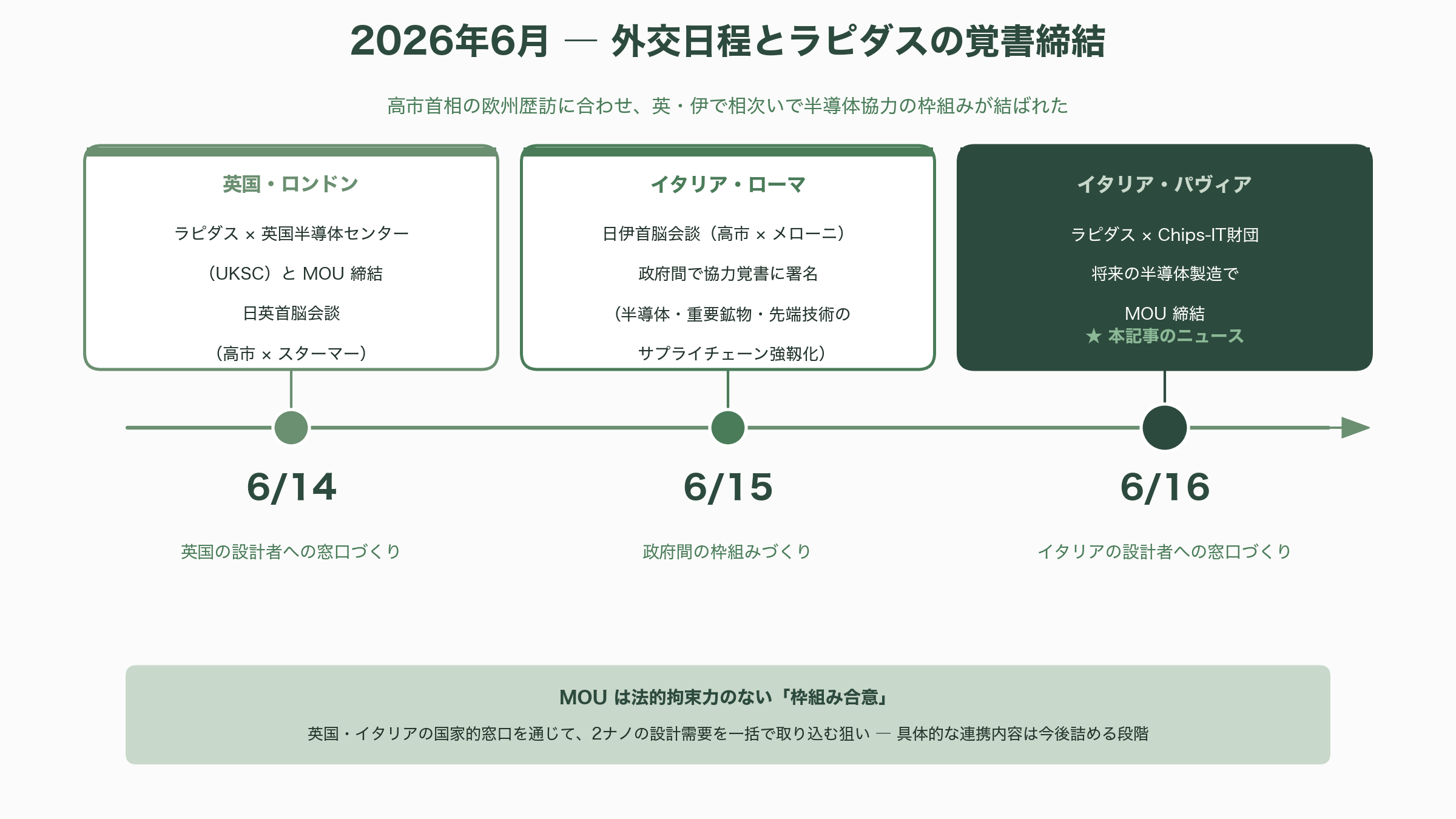

合意の直接的な舞台は外交である。日経新聞や読売新聞によれば、この覚書は高市早苗首相の欧州歴訪に合わせて締結された。高市首相は6月14日に英国でスターマー首相と、6月15日にローマでメローニ伊首相とそれぞれ会談した。日本の首相官邸の公表資料によると、6月15日の日伊首脳会談では、両政府間で「半導体、重要鉱物、先端技術などの分野におけるサプライチェーン強靱化に関する協力覚書」が署名され、さらに半導体分野での協力強化に関する関係機関間のMOUが歓迎された、と明記されている。日伊両国は2026年1月の首脳会談で、AI・ロボティクス、半導体、バイオものづくりといった先端分野での科学技術協力を進める方針をすでに確認しており、今回はその具体化の一歩にあたる。
背景として見落とせないのが、英国とのほぼ同時並行の動きである。ラピダスは6月14日、英政府が設立した英国半導体センター（UK Semiconductor Centre, UKSC）とも同様のMOUを締結した。UKSCは、自国に先端CMOS製造を持たない英国の企業がラピダスの2ナノ試作・量産にアクセスできるよう、「中立的な仲介役」として機能するとされる。イタリアのChips-IT財団も、英国のUKSCも、いずれも「国の設計者・企業をとりまとめてラピダスにつなぐ窓口」という同じ役割を担う点が、この一連の合意の本質を示している。なお、ラピダス側・日経報道のいずれも「具体的な連携内容は今後詰める」と明言しており、現時点では方向性を定めた枠組みにとどまる点には留意が必要だ。
ラピダス（Rapidus）とは ― 日本の「国策ファウンドリ」

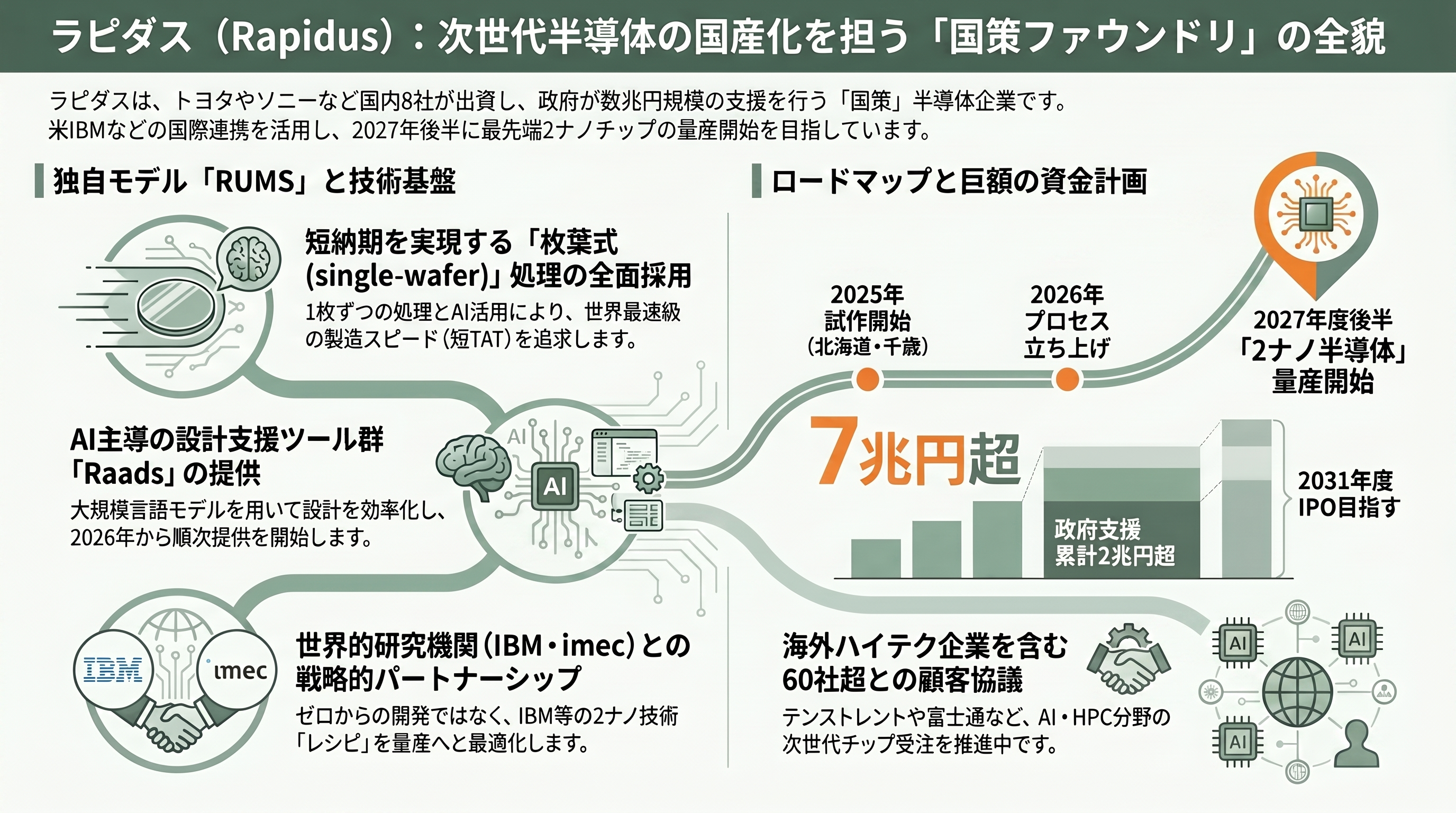

ラピダスは2022年8月10日、トヨタ自動車、ソニーグループ、ソフトバンク、NTT、NEC、キオクシア、デンソー、三菱UFJ銀行という日本を代表する8社の出資（当初出資は計約73億円）によって設立された、先端ロジック半導体の受託製造（ファウンドリ）を目指す企業である。会長を半導体製造装置大手・東京エレクトロン元社長の東哲郎氏、社長を日立・ウェスタンデジタル出身の小池淳義氏が務める。社名の「Rapidus」はラテン語で「速い」を意味し、後述する「短納期（短TAT）」という同社の事業哲学を体現している。
技術面でラピダスが特異なのは、自前でゼロから先端プロセスを開発しているわけではない点だ。同社は米IBMの研究部門（IBM Research）から2ナノ世代のGAA（ゲート・オール・アラウンド）技術の供与を受け、ベルギーの世界的研究機関imec（アイメック）とも連携し、国内では大学・研究機関が集う「技術研究組合 最先端半導体技術センター（LSTC）」と協働する。いわば、すでに確立されつつある2ナノの「レシピ」を導入し、それを量産という現実の調理条件に落とし込むことに集中している。製造拠点は北海道・千歳市の「IIM-1（Innovative Integration for Manufacturing）」で、2025年央にはクリーンルームを稼働させてEUV（極端紫外線）露光装置を含む200台超の先端装置を接続、同年7月に試作を開始し、2026年4月には2ナノプロセスを立ち上げて、動作するGAAトランジスタの試作に成功したと報じられている。量産開始の目標は2027年度後半である。
ラピダスのビジネスモデルは「RUMS（Rapid and Unified Manufacturing Service）」と名付けられている。最大の特徴は、前工程で300mmウエハーを1枚ずつ流す「枚葉式（single-wafer）」処理を全面採用する点だ。通常の量産工場が複数枚をまとめて処理してコストを下げるのに対し、ラピダスは1枚ごとに膨大なデータを取得し、それをAI主導の設計・製造フローに結びつけることで、世界最速級の短納期を実現しようとしている。これを支えるのが、大規模言語モデルを用いて2ナノ向けのRTL設計データを生成する「Raads Generator」など、AIエージェント型の設計支援ツール群「Raads（Rapidus AI-Agentic Design Solution）」で、2026年から順次提供が始まっている。設計ツールではシノプシス（Synopsys）やケイデンス（Cadence）とも提携している。
肝心の顧客と資金はどうか。小池CEOは2026年初頭、HPC（高性能計算）・AI・エッジ分野を中心に60社超と協議中で、うち約10社に概算見積もり（preliminary quote）を提示し、設計を後押しするPDK（プロセス設計キット）の提供を進めていると説明している。協議先の多くは海外勢で、見積もり提示先のうち国内企業はごく一部だという。すでに公表されている設計パートナー・顧客には、ジム・ケラー氏が率いるカナダのテンストレント（Tenstorrent、最初に公表された顧客）、米エスペラント・テクノロジーズ（Esperanto）、そして国内の富士通がある。富士通は、現行のデータセンター向けCPU「Monaka（モナカ）」をTSMCの2ナノで作る一方、次世代のAI推論用NPUをラピダスの1.4ナノで国内設計・国内製造する計画を打ち出しており（初期開発費約580億円のうち約3分の2をNEDOが負担すると報じられる）、これは「設計から製造まで純国産」を象徴するプロジェクトとして注目されている。

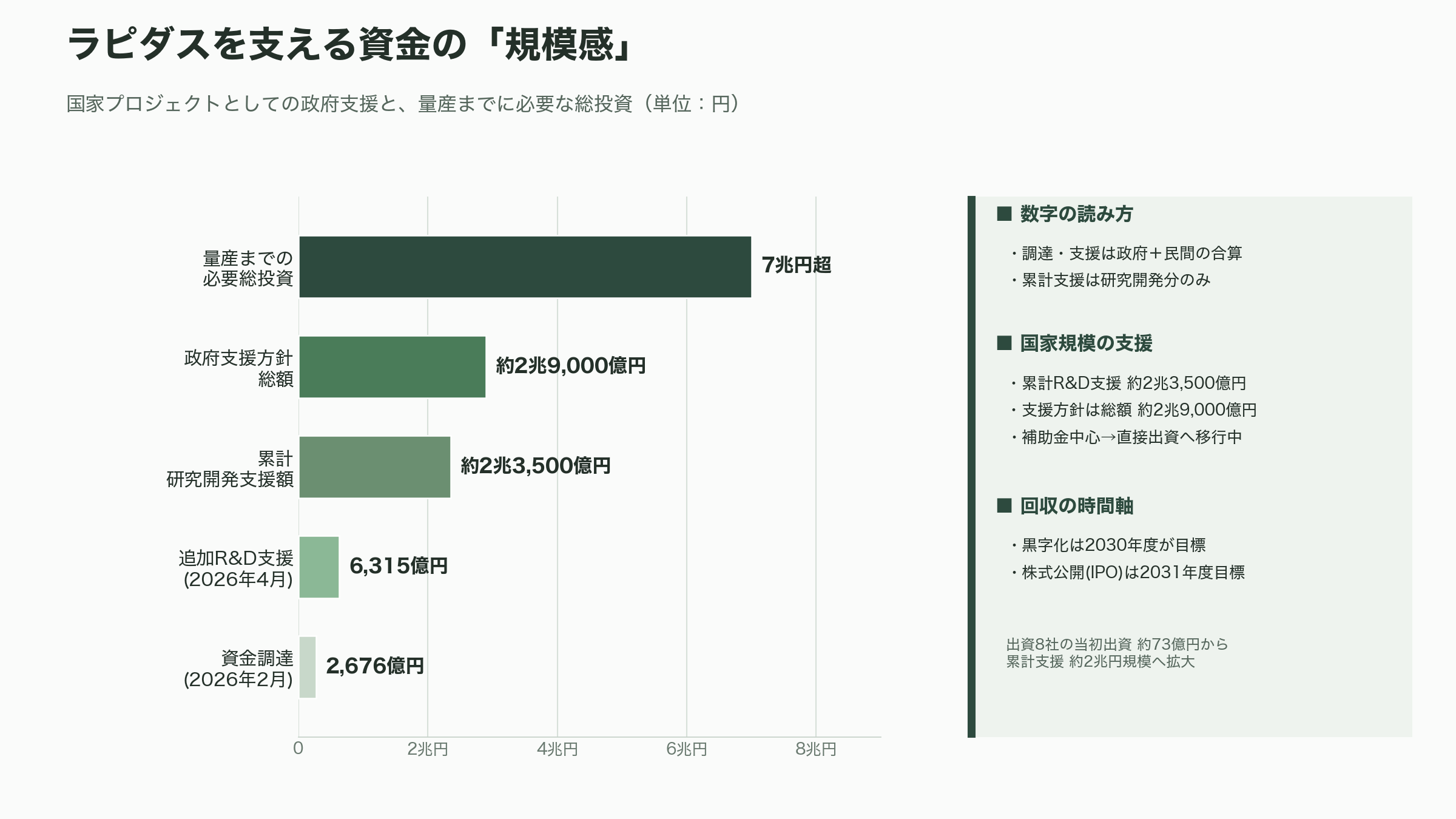

資金面では、国家プロジェクトとしての色彩が濃い。ラピダスは2026年2月、政府と民間企業から計2,676億円（約17億ドル）を調達。さらに経済産業省は2026年4月、6,315億円（約40億ドル）の追加研究開発支援を認可し、政府の累計研究開発支援額は約2兆3,500億円に達した。報道によれば政府は出資（資本注入）も含めて支援を総額2兆9,000億円規模へ引き上げる方針で、2026年6月には補助金中心から「政府による直接出資（保有）」へと支援の形を移しつつあると伝えられる。量産までに必要な総投資額は7兆円超とされ、黒字化は2030年度、株式公開（IPO）は2031年度が目標と報じられている。これらの数字は、ラピダスが通常のスタートアップではなく、国家の産業政策そのものであることを物語っている。
先端半導体とは ― 「2ナノ」とGAAは何がすごいのか
「先端半導体」とは、回路の微細化が最も進んだ最新世代のロジック半導体（演算を担うチップ）を指す。微細化の度合いは「プロセスノード」と呼ばれ、「7ナノ」「5ナノ」「3ナノ」「2ナノ」と数字が小さくなるほど新しい世代を意味する。ここで注意したいのは、現在の「2ナノ（nm）」という呼称は、実際に何かの寸法が2ナノメートルというわけではなく、世代を示すマーケティング上の名称になっているという点だ。それでも、世代が進むごとに同じ面積により多くのトランジスタを詰め込め、同じ性能ならより低い消費電力で、同じ電力ならより高い性能で動かせる、という関係はおおむね成り立つ。スマートフォンが年々速くなりながら電池が持つようになるのも、AIの巨大な計算を現実的な電力で回せるようになってきたのも、この微細化の積み重ねの恩恵である。

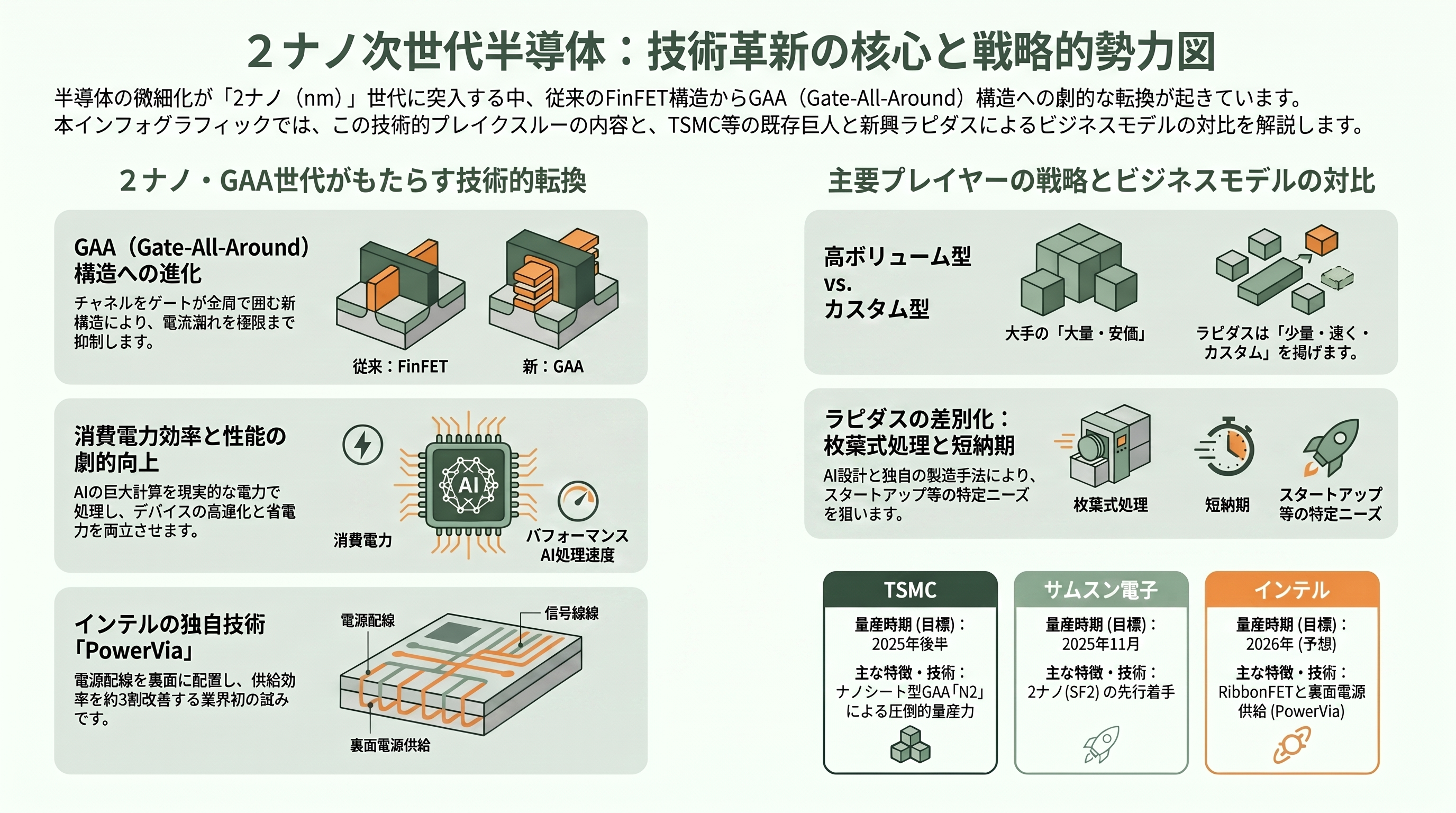

2ナノ世代の技術的な核心は、トランジスタ構造の大転換にある。2011年ごろから先端半導体の標準だった「FinFET（フィンフェット）」という立体構造に代わり、2ナノ世代では「GAA（Gate-All-Around、ゲート・オール・アラウンド）」と呼ばれる新構造が採用される。GAAでは、電流の通り道（チャネル）を水平に積み重ねた極薄のシート（ナノシート）で構成し、そのチャネルをゲートが全周から取り囲む。蛇口にたとえれば、これまで三方向からしか締められなかった水道を、全周からしっかり締められるようになったようなもので、電流の漏れ（リーク電流）を抑えて電力効率と性能を高められる。これが、AI時代に膨れ上がる電力消費を抑えるうえで決定的に重要になる。

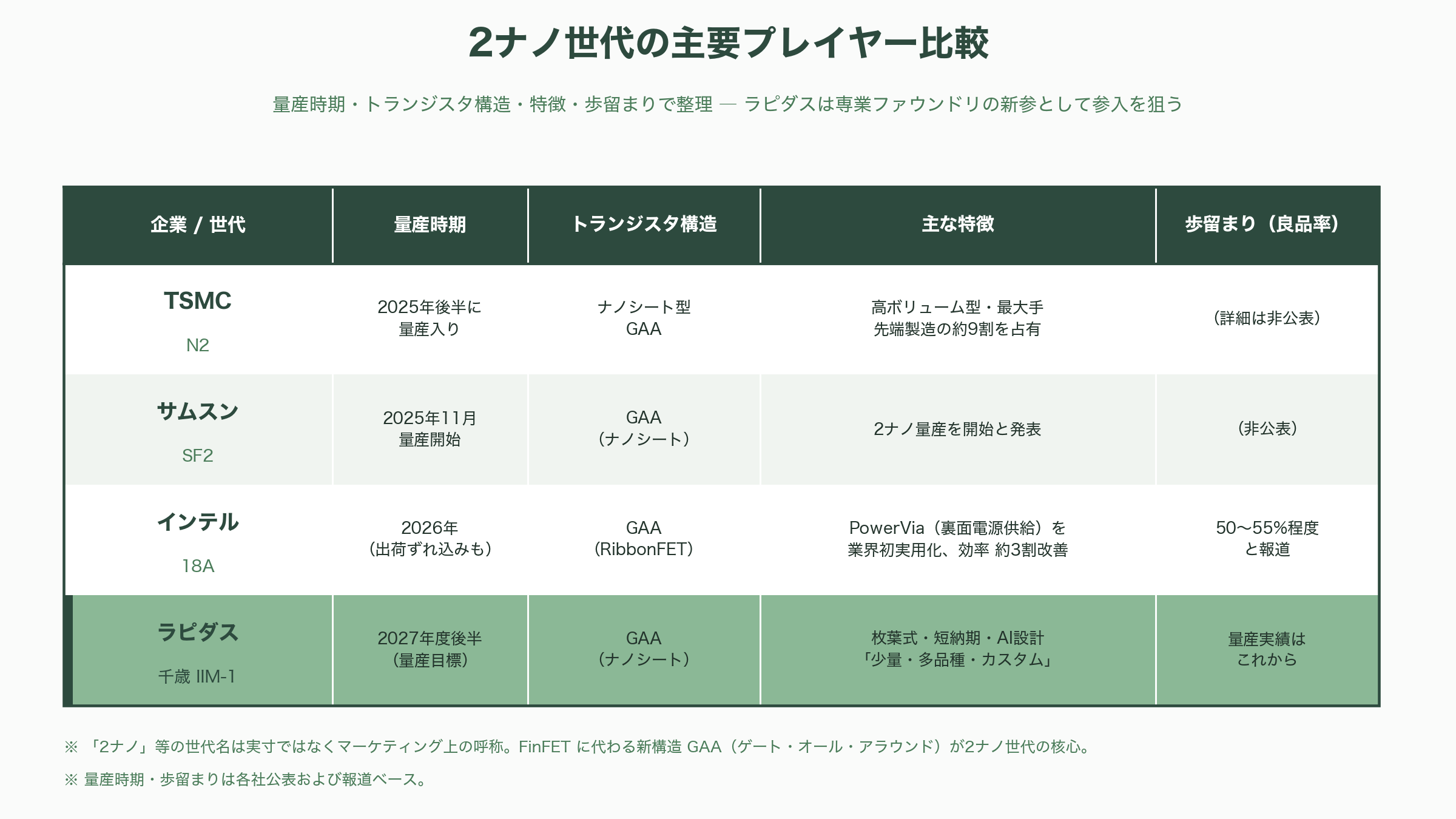

この2ナノ世代の主役は、世界でも数社しかいない。台湾のTSMCはナノシート型GAAを採用した「N2」を2025年後半に量産入りさせ、韓国のサムスン電子も2ナノ（SF2）の量産を2025年11月に開始したとされる。米インテルは「18A」世代で、GAA（同社呼称はRibbonFET）に加え、電力配線をウエハーの裏側に回す「PowerVia（裏面電源供給）」を業界で初めて実用化し、電力供給効率を約3割改善したと主張する一方、歩留まり（良品率）は50〜55%程度と報じられ、本格出荷は2026年にずれ込む可能性が指摘されている。ラピダスはこの最先端のグループに、ファウンドリ専業の新参者として割って入ろうとしているわけだ。
ラピダスの差別化戦略も、この文脈で理解すると分かりやすい。TSMCのような巨大ファウンドリは、アップルやエヌビディアといった超大口顧客向けに、同じチップを「大量に・安く」作ることで利益を上げる高ボリューム型のモデルだ。これに対しラピダスは、枚葉式処理と短納期・AI設計を武器に、「少量でも・速く・カスタムで」作るモデルを掲げる。後述するように、これは大手の隙間で製造能力を確保できずにいるAIチップのスタートアップや、特定用途向けのカスタムシリコンを必要とする企業にとって、独自の価値になりうる。今回のChips-IT財団やUKSCとの提携は、まさにこの「少量・多品種・カスタム」の設計需要を世界からかき集めるための布石なのである。
イタリアの半導体設計機関 Chips-IT財団（Fondazione Chips-IT）とは

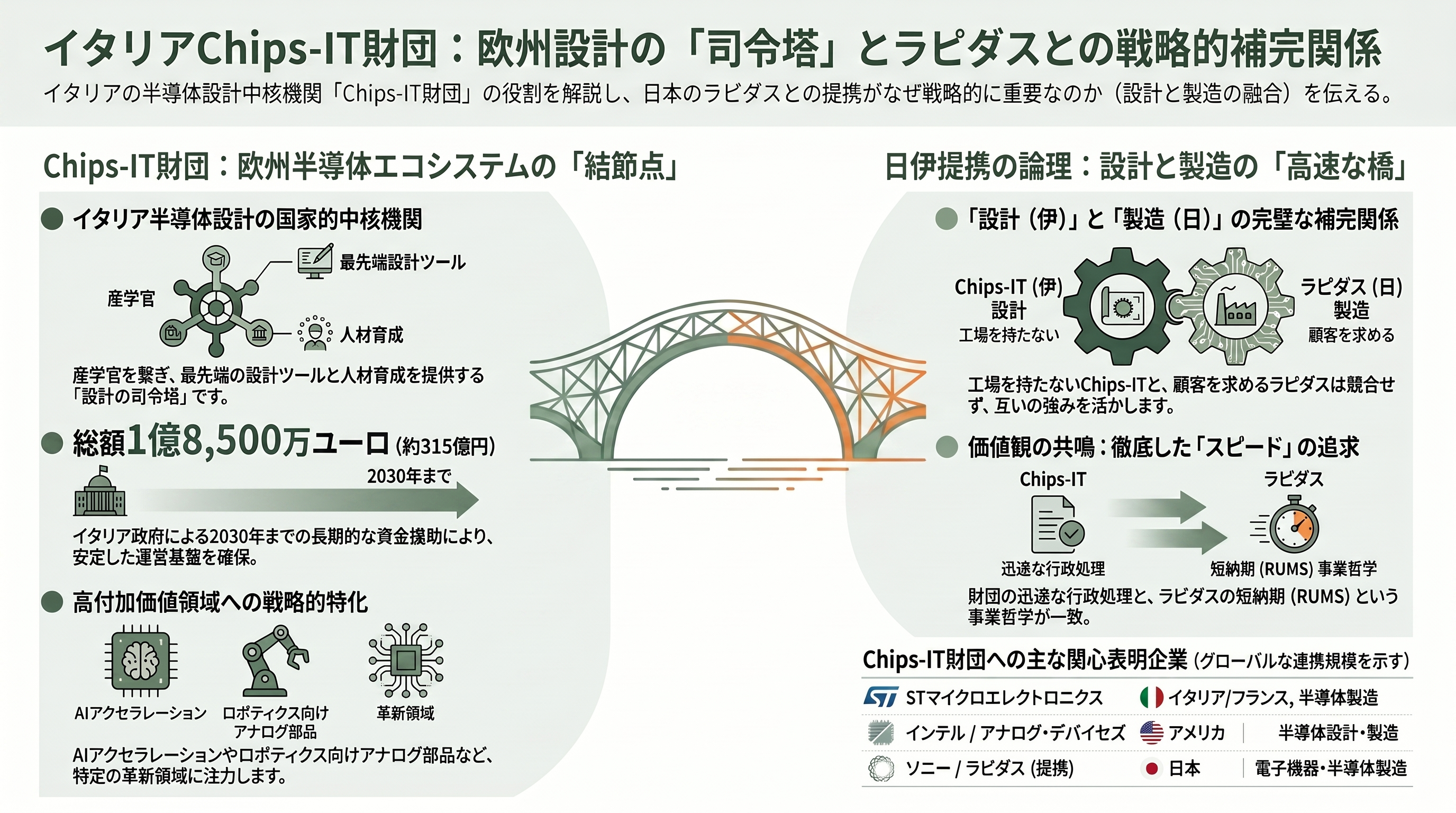

Chips-IT財団（正式名称はイタリア半導体集積回路設計センター、Fondazione Chips-IT）は、イタリア北部の都市パヴィアに本拠を置く、半導体回路設計の国家的中核機関である。欧州の半導体産業を立て直すための法制度「欧州半導体法（European Chips Act）」を、イタリアはいち早く適用した国の一つであり、その国内拠点として2023年に私法上の財団として設立され、2024年初頭に本格始動した。位置づけとしては、イタリアの半導体エコシステムの「結節点」であり、研究機関・大学・企業をつなぎ、最先端の設計ツールや装置を提供し、次世代の人材を育てる「設計の司令塔」である。

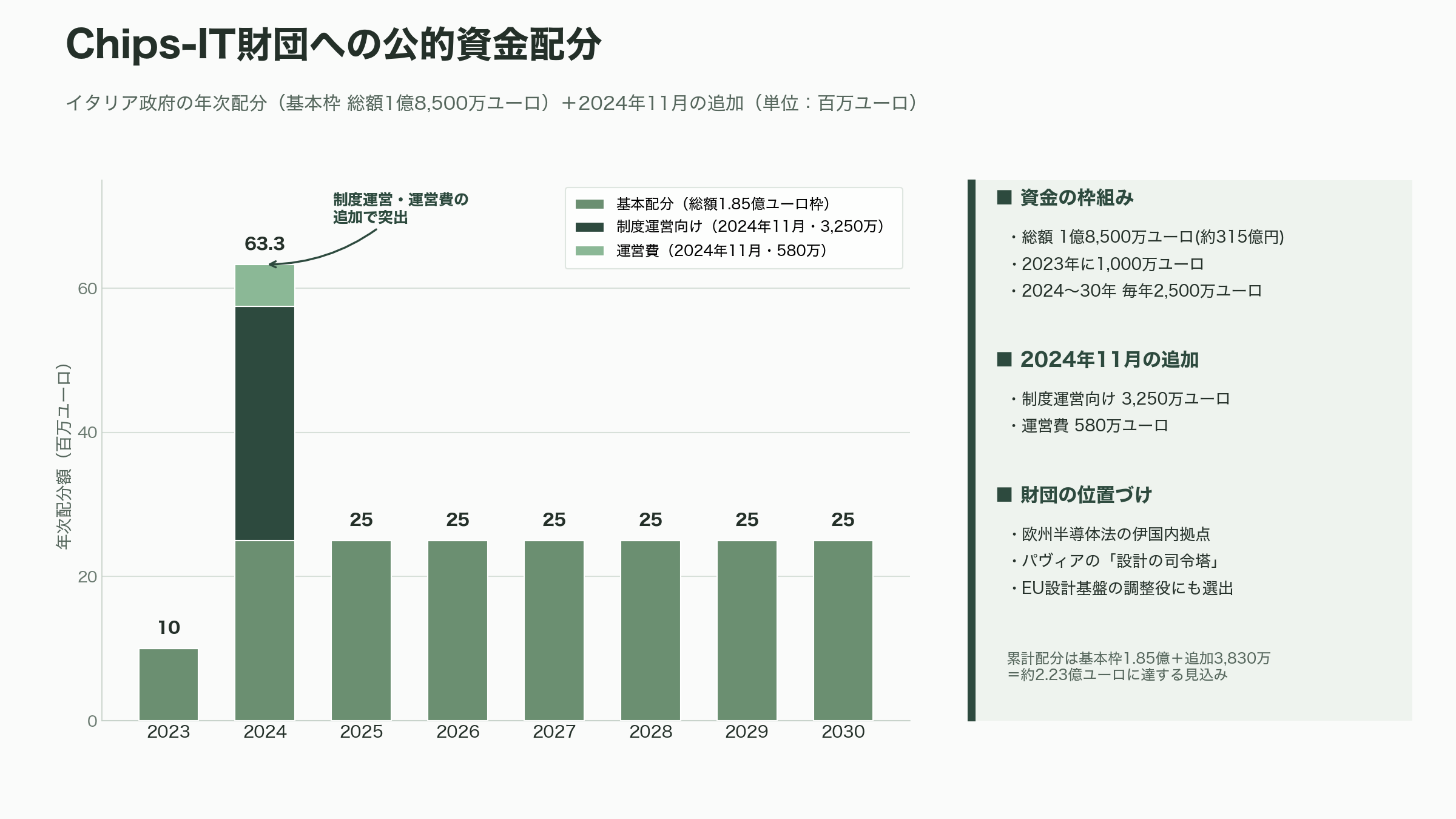

公的資金の裏付けも厚い。報道によれば、イタリア政府は同財団に総額1億8,500万ユーロ（約315億円）を割り当てており、その内訳は2023年に1,000万ユーロ（約17億円）、2024年から2030年まで毎年2,500万ユーロ（約42億円）という長期の枠組みだ。これに加え、2024年11月には制度運営向けに3,250万ユーロ（約55億円）、運営費として580万ユーロ（約10億円）が手当てされたと伝えられる。財団は欧州半導体法のもとで、欧州12機関からなる連合体が主導する「EUチップ設計プラットフォーム（EU Chip Design Platform）」の調整チームにも選ばれており、欧州全体の設計基盤づくりの中核に食い込んでいる。これまでに財団の活動への関心を表明した企業には、伊仏系のSTマイクロエレクトロニクス、独インフィニオン、蘭NXP、米インテル、米アナログ・デバイセズ、ソニー、台湾PSMC、伊インベントブムなど、名だたる半導体企業が並ぶ。
財団を率いるカルロ・レイタCEOの経歴も、今回の提携の意味を読み解く鍵になる。レイタ氏は1960年ローマ生まれの物理学者で、フランスの著名な半導体研究機関CEA-Leti（グルノーブル）でCMOS先端デバイスのプログラム責任者やCTOオフィスの戦略・計画担当ディレクターを務めるなど、CEAで19年を過ごした「欧州先端半導体研究の中枢」を歩んだ人物だ。シンクタンクのInstitut Montaigneのインタビューで、レイタ氏はイタリアの戦略を「すべてを自前でやることはできないが、選び抜いた領域で強い役割を果たすべきだ」と表現し、財団の焦点を、既存の欧州研究機関と重複しない「高付加価値の設計革新」――すなわちアーキテクチャ、新しい計算向け設計、AIアクセラレーション、そしてロボティクス向けのアナログ部品――に置くと明言している。同氏はまた、行政手続きの遅さが競争力を損なうとして「時間という要素が重要であり、長いプロセスは本当に逆効果だ。スピードはまったく別次元でなければならない」と語っている。
ここに、ラピダスとChips-IT財団が手を組む論理が浮かび上がる。Chips-IT財団は「設計」に特化し、自前の先端量産工場は持たない。一方のラピダスは「製造」、それも最先端の2ナノ量産を担おうとしているが、設計者という顧客が不足している。両者は競合ではなく、設計（伊）と製造（日）という補完関係にある。さらに、レイタ氏が掲げる「スピード」という価値観は、ラピダスの「短納期（RUMS）」という事業哲学と驚くほど一致している。欧州の設計者が、台湾の混雑したラインを待つのではなく、日本の高速ラインで自分のチップを試作・製造できる――今回のMOUは、そうした「設計と製造の高速な橋」を架ける構想の入り口だと読める。
各紙・各機関はどう報じたか

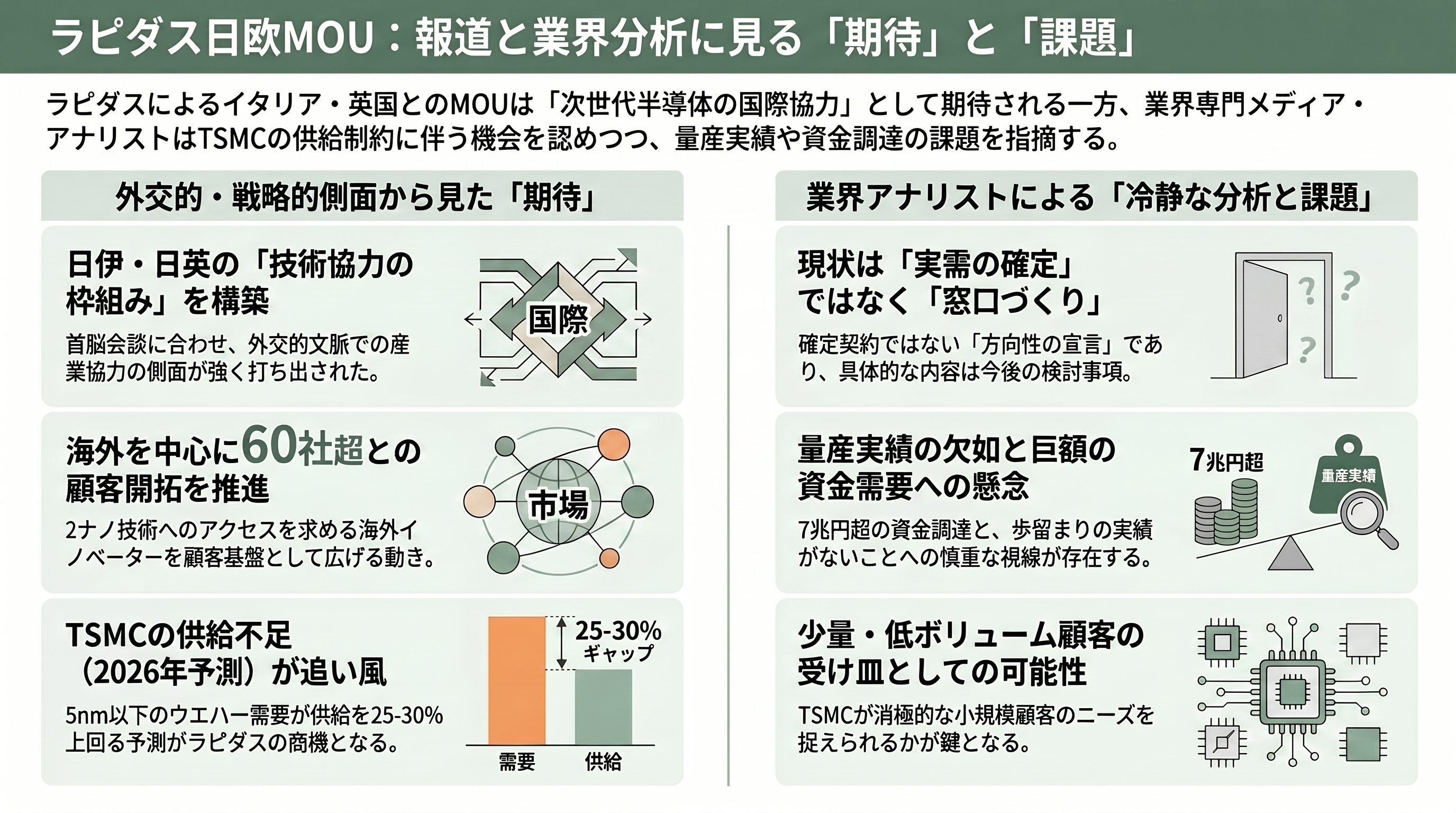

今回のMOUに対する報道のトーンは、媒体の性格によって明確に分かれている。一次情報としては、ラピダスとPR Newswireの公式発表、そして日本政府（首相官邸・外務省）の首脳会談資料がベースとなり、いずれも「日伊（および日英）の技術協力の枠組み」という外交的文脈を前面に出している。日本の経済メディアでは、日経新聞が「顧客開拓で協力」と要点を端的にまとめ、ラピダスがデータセンター事業者など海外を中心に60社超と交渉中である事実と結びつけて報じた。読売新聞は「日伊首脳会談での技術協力推進の合意に合わせた覚書締結」という政治日程との連動を強調し、日刊工業新聞やマイナビニュースも「将来の半導体製造での日伊連携強化」という産業協力の側面から伝えている。
英文の業界メディアは、より冷静に「枠組みの中身」を見ている。Engineering.comやEvertiq、EE Timesといった専門メディアは、今回のイタリア・英国両MOUを「ラピダスが2ナノの顧客基盤を国際的に広げる動き」として横並びで扱い、英国側ではUKSCのアンディ・マクレーン氏が「このMOUは英国のイノベーターが2ナノ技術にアクセスする助けになる」とコメントしたことを伝えた。一方で、これらの専門メディアやSemiAnalysisなどのアナリストは、ラピダスの事業機会を「TSMCの構造的な供給制約」と結びつけて分析する点で共通している。TSMCは2024年以降、AI向けで慢性的な供給逼迫に陥っており、調査会社International Business StrategiesのハンデルジョーンズCEOは、2026年には5ナノ以下のウエハー需要が供給を25〜30%上回り、逼迫は2027年も続くと指摘する。SemiAnalysisは、TSMCが少量・低ボリュームの新規顧客に必ずしも積極的でないことが、ラピダスにとって追い風になりうると分析している。
ただし、業界の評価は手放しの楽観ではない。複数の専門アナリストは、ラピダスが量産歩留まりの実績をまだ持たないこと、確定契約ではなくMOU（枠組み合意）が積み上がっている段階であること、そして7兆円超という巨額の資金需要を抱えることに、慎重な視線を向けている。今回のイタリア・英国とのMOUも、ラピダス側・日経が認める通り「具体的な連携内容は今後詰める」段階であり、外交日程に合わせて署名された「方向性の宣言」としての性格が強い。報道を総合すると、今回の合意は「実需の確定」ではなく「実需に至るための窓口づくり」と捉えるのが正確だろう。
シリコンバレーVCの視点 ― 「ファブ・アクセス」というボトルネック

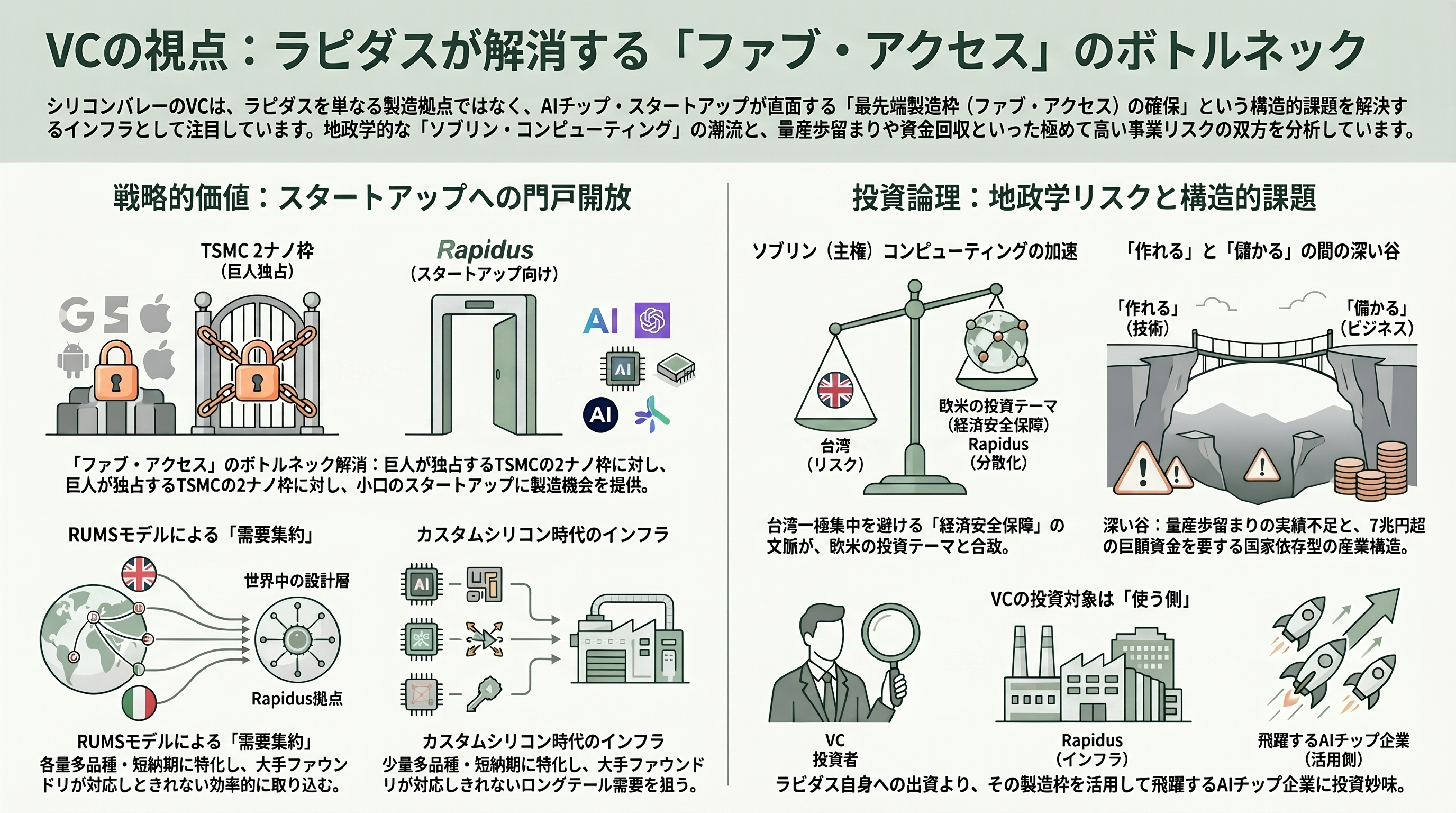

ここからは、他のニュースサイトがあまり踏み込まない、シリコンバレーのVC（ベンチャーキャピタル）の視点で今回の動きを読み解いてみたい。結論から言えば、VCがラピダスの一連のMOUに注目するのは、それが半導体ハードウェア・スタートアップにとって最大の構造的ボトルネックである「ファブ・アクセス（先端製造能力へのアクセス）」を緩める可能性を秘めているからだ。
シリコンバレーでは2020年代に入り、汎用GPUに頼らず特定の処理に特化した「カスタムシリコン」を設計するAIチップ・スタートアップが続々と生まれた。セレブラス（Cerebras）、グロック（Groq）、テンストレント、エスペラントなどがその代表例だ。彼らに共通する悩みは、優れた設計図を描けても、それを最先端の2ナノで作ってくれる工場の枠を確保できないことにある。世界の先端ロジック製造の約9割をTSMCが握り、その限られた最先端ラインはアップルやエヌビディアといった超大口に優先的に割り当てられる。少量しか発注しないスタートアップが、これら巨人と肩を並べて2ナノの製造枠と短納期を勝ち取るのは、現実には極めて難しい。これが「ファブ・アクセスのボトルネック」であり、ハードウェア・スタートアップへの投資をためらわせてきた根本要因でもある。
この観点に立つと、ラピダスの「少量・短納期・AI設計」を掲げるRUMSモデルは、TSMCの高ボリューム型モデルとは構造的に異なる価値提案だと分かる。1枚ずつウエハーを流す枚葉式は量産コストでは不利だが、試作の高速反復と少量多品種には向く。VC的に言えば、ラピダスは「カスタムシリコン時代のロングテール需要」――すなわち、大手ファウンドリには相手にされにくいが確かに存在する無数の小口設計者――に対する「ピッケルとシャベル（インフラ）」を提供しうる存在だ。そして今回のChips-IT財団やUKSCとのMOUは、この文脈で見ると単なる外交儀礼ではなく、極めて合理的な「需要集約（demand aggregation）」の仕掛けである。ラピダスが一社ずつ顧客を口説く代わりに、イタリアや英国の国家的設計拠点を窓口にすれば、その国の設計エコシステム全体に一括でリーチできる。顧客獲得という、新興ファウンドリ最大の難所を、国家の信用と窓口機能で解こうとしているわけだ。
もう一つ、近年のシリコンバレーVCを語るうえで外せないのが「ソブリン（主権）コンピューティング」と「サプライチェーン強靱化」というテーマだ。アンドリーセン・ホロウィッツ（a16z）が掲げる「アメリカン・ダイナミズム（American Dynamism）」――防衛・製造・サプライチェーンなど国益に資する領域に投資する潮流（同名のファンドは約11億7,600万ドル＝約1,870億円規模）――に象徴されるように、半導体製造の台湾一極集中は、いまや投資テーマであると同時に地政学リスクとして語られる。台湾有事のシナリオを思えば、西側諸国は「台湾以外の」最先端製造の選択肢を切実に必要としている。ラピダス（日）＋Chips-IT財団（伊）＋UKSC（英）＋欧州半導体法という今回の連結は、まさに「同盟国による、台湾に依存しない先端供給網」の萌芽であり、ソブリンAIや経済安全保障の文脈で投資妙味があると映る。富士通の「設計から製造まで純国産」の1.4ナノAIチップ構想も、同じ「主権」の論理の延長線上にある。
もっとも、冷静なVCほど、この物語の裏側にあるリスクも直視する。第一に、ラピダスにはまだ量産歩留まりの実績がなく、2ナノを「作れること」と「歩留まり良く儲かるように作れること」の間には大きな谷がある。第二に、積み上がっているのは確定受注ではなくMOUであり、約60社との協議や約10社への見積もりも、契約に転化して初めて価値になる。第三に、総額7兆円超という資金需要、2030年度の黒字化・2031年度のIPOという遠い回収時期、そして政府が補助金から直接出資へと支援形態を移しつつある事実は、これが「ベンチャー的なリターンを狙う事業」というより「ソブリン・キャピタル（国家資本）が支える産業政策」であることを示す。VCの厳密な目線で言えば、ラピダスは古典的なVCが単独で引き受けられる案件ではなく、その成否は国家の継続的なコミットメントに強く依存する。だからこそVCは、ラピダスへの直接出資よりも、その2ナノ・ラインを「使う側」――ファブ・アクセスを得て初めて勝負できるファブレスのAIチップ・スタートアップ――に投資妙味を見いだす。今回のMOUが意味を持つのは、まさにその「使う側」への扉を、国家の窓口を通じて開こうとしている点なのである。
今後の展望 ― いつ、何が動くか

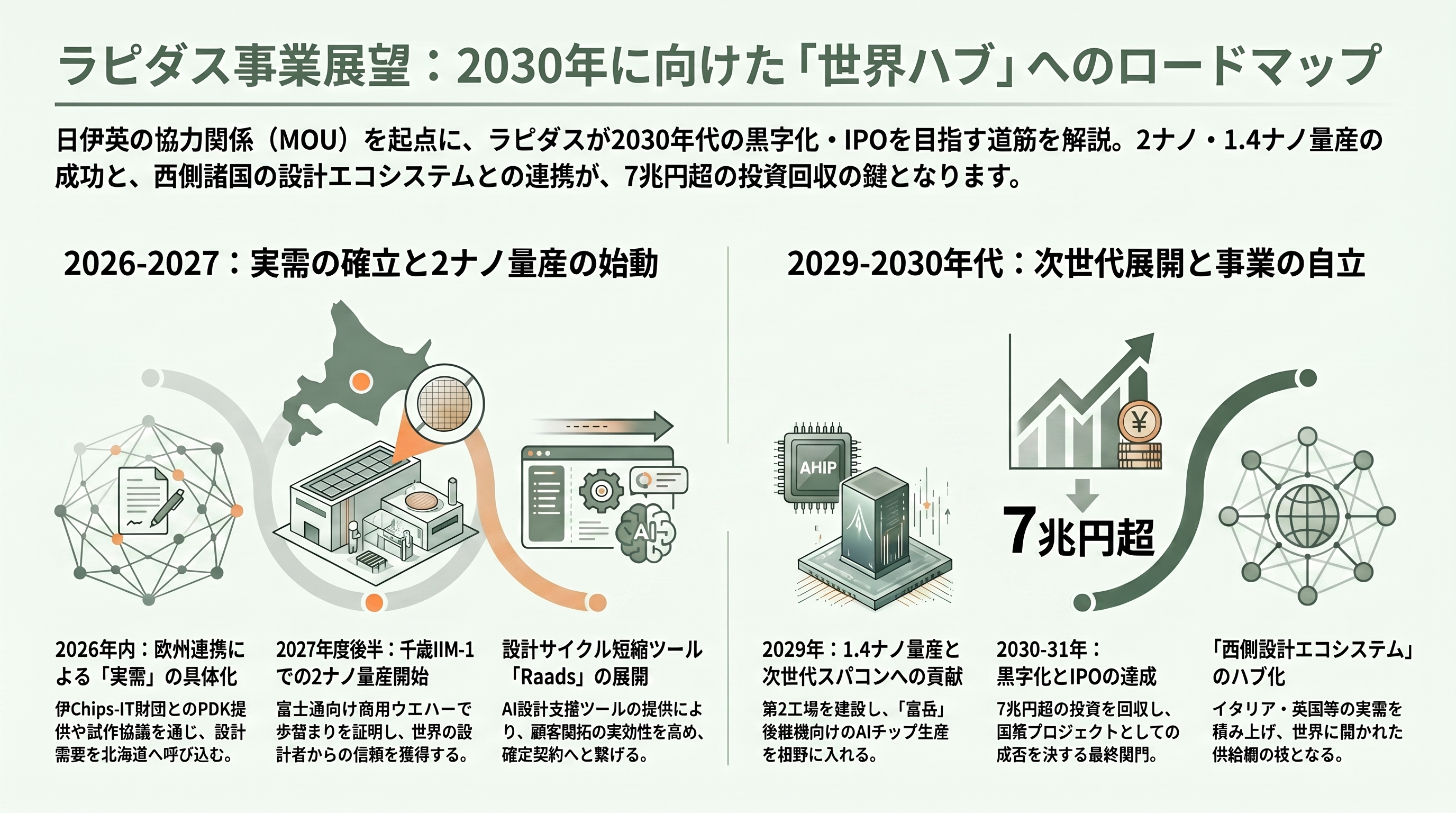

今回のMOUはあくまで「方向性の合意」であるため、当面の注目点は、それがどれだけ具体的な実需に転化するかに尽きる。短期（2026年内）では、ラピダス側・日経がともに「具体的な連携内容は今後詰める」としているとおり、Chips-IT財団傘下のイタリア企業・スタートアップとの間で、PDK（プロセス設計キット）の提供や試作（マルチプロジェクト・ウエハー等）に関する具体的な協議が始まるかが第一の試金石となる。同時に、ラピダスが協議中の60社超のうち、見積もり提示済みの約10社が確定契約へ進むか、そしてAI設計支援ツール群「Raads」の提供がどこまで顧客の設計サイクル短縮に効くかも、顧客開拓の実効性を測る指標になる。
中期（2027年前後）では、ラピダスの本丸である千歳IIM-1での2ナノ量産が2027年度後半に予定通り立ち上がるかが最大の焦点だ。最初の商用ウエハーは富士通向けになるとみられ、ここで歩留まりと品質が実証できれば、欧州・英国の設計者にとっても「使える工場」としての信頼が一気に高まる。さらにラピダスは2027年に第2工場の建設に着手し、2029年ごろの1.4ナノ量産を視野に入れている。富士通が次世代スパコン（「富岳」後継、2029年ごろ)向けに構想する1.4ナノのAIチップは、この第2工場世代の象徴的な案件となる可能性がある。欧州側では、Chips-IT財団が主導に加わる「EUチップ設計プラットフォーム」の進捗が、ラピダスへの設計需要を欧州規模で束ねる土台になりうる。
長期（2030年代）では、報道される黒字化（2030年度目標）とIPO（2031年度目標）の達成可否が、この国策プロジェクトの成否を決する。ここに至るまでには7兆円超の投資を回収できるだけの顧客基盤――今回のイタリア・英国とのMOUが種をまいた「西側設計エコシステムからの実需」――を実際に積み上げられるかどうかが問われる。総じて、今回の日伊基本合意は、ラピダスが「技術を持つ実験場」から「世界の設計者に開かれた供給網のハブ」へと進化できるかを占う、小さいが象徴的な一歩である。その真価は、華やかな署名式ではなく、これから1〜2年のうちに、何社の設計データが実際に北海道のラインを流れるかによって測られることになるだろう。
