AI半導体の一番下にある「土台」の話
エヌビディアのAI半導体の写真を見たことがある人は多いと思う。緑や黒の分厚い板の真ん中に、銀色に光る四角い部品が載っている。世間が「GPU」と呼んで盛り上がっているのは、この銀色の部分、つまり半導体チップそのものだ。

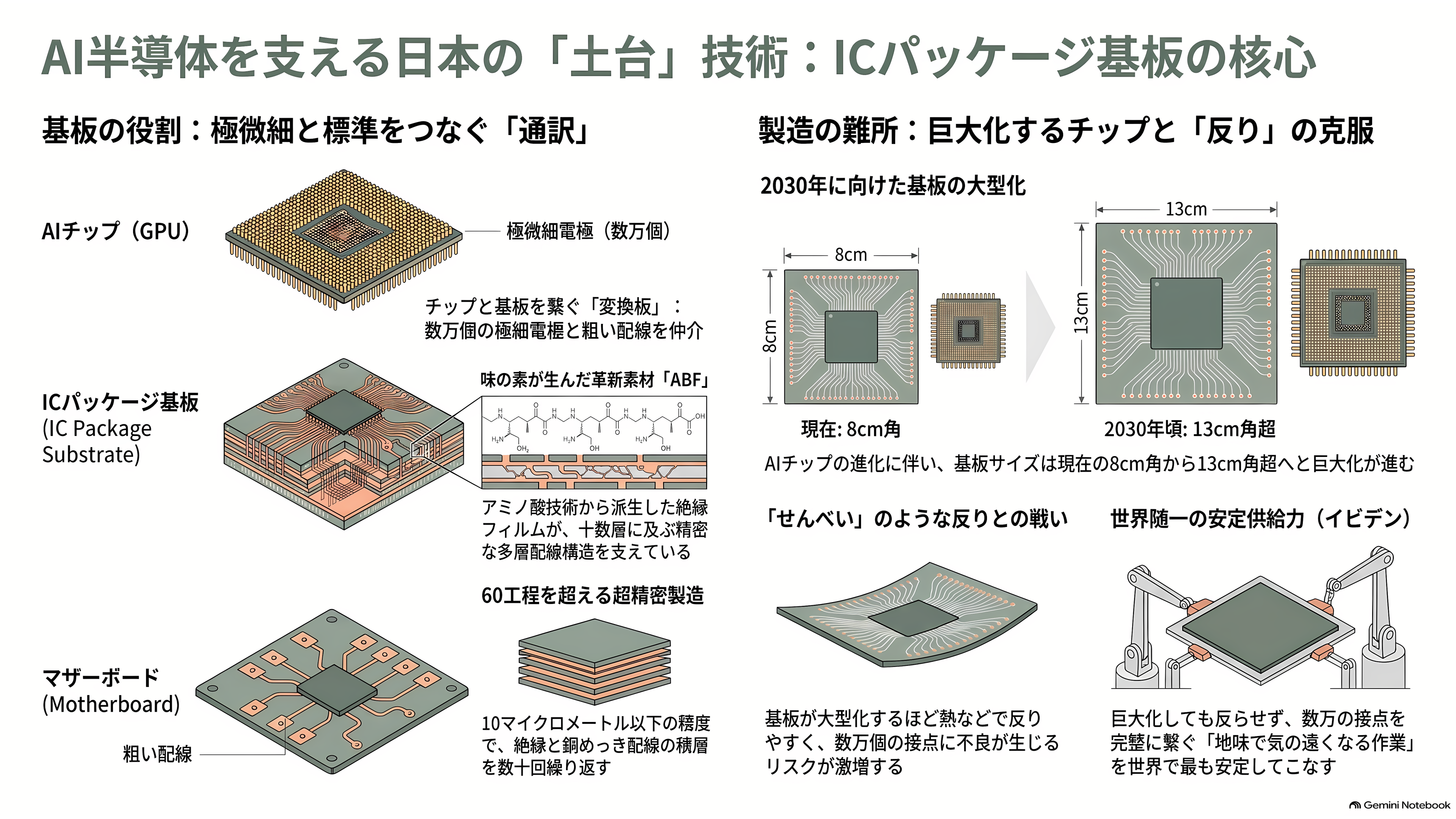

では、その下に敷かれている黒っぽい板は何なのか。これが「ICパッケージ基板」で、イビデンが世界で最も得意にしている製品である。

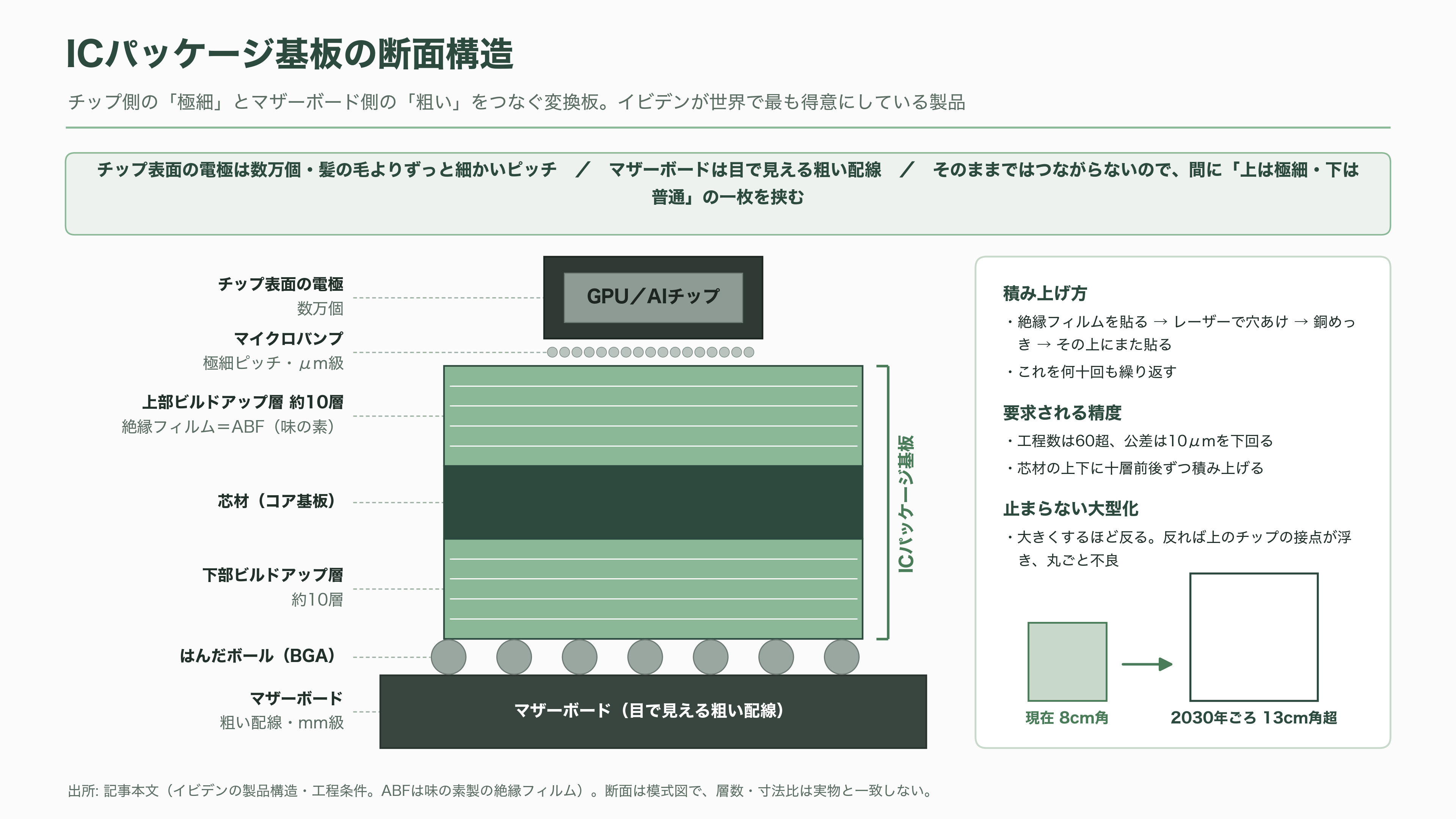

この板の役割は、たとえるなら通訳に近い。半導体チップの表側には、電気を出し入れするための電極が数万個も並んでいるが、その間隔は髪の毛の太さよりずっと細かい。一方、チップが最終的に載るコンピューターのマザーボードは、目で見て分かる程度の粗い配線でできている。この細かすぎる世界と、粗い世界を、そのままつなぐことはできない。だから間に一枚、「上は極細、下は普通」という変換板を挟む。それがパッケージ基板だ。
作り方が、また独特である。土台となる板の上に、薄い絶縁フィルムを一枚貼り、レーザーで無数の穴を開け、銅めっきで配線を描き、その上にまたフィルムを貼る。これを何十回も繰り返して、芯材の上下に十層前後ずつ配線を積み上げていく。使う絶縁フィルムが、味の素が作っている「ABF」、アジノモト・ビルドアップ・フィルムだ。うま味調味料の会社がアミノ酸の技術から生み出した素材が、AI半導体の土台を支えているというのは、日本の産業のなかでも指折りに奇妙で、そして誇っていい話だと思う。
工程数は六十を超え、要求される精度は十マイクロメートルを下回る。しかもAI半導体は世代が変わるたびに巨大化していて、基板の一辺は今の八センチ角から、二〇三〇年ごろには十三センチ角を超えていく。これは想像以上に厄介な話で、薄い板は大きくすればするほど反る。せんべいを大きく焼こうとすると必ず反り返るのと同じ理屈だ。反れば、上に載せたチップの接点が浮いて、そのパッケージは丸ごと不良になる。
数万個の接点を、反らせずに、一つも外さずに、大量に作る。この地味で気の遠くなる作業を、世界で最も安定してこなせる会社が、岐阜県大垣市にある。

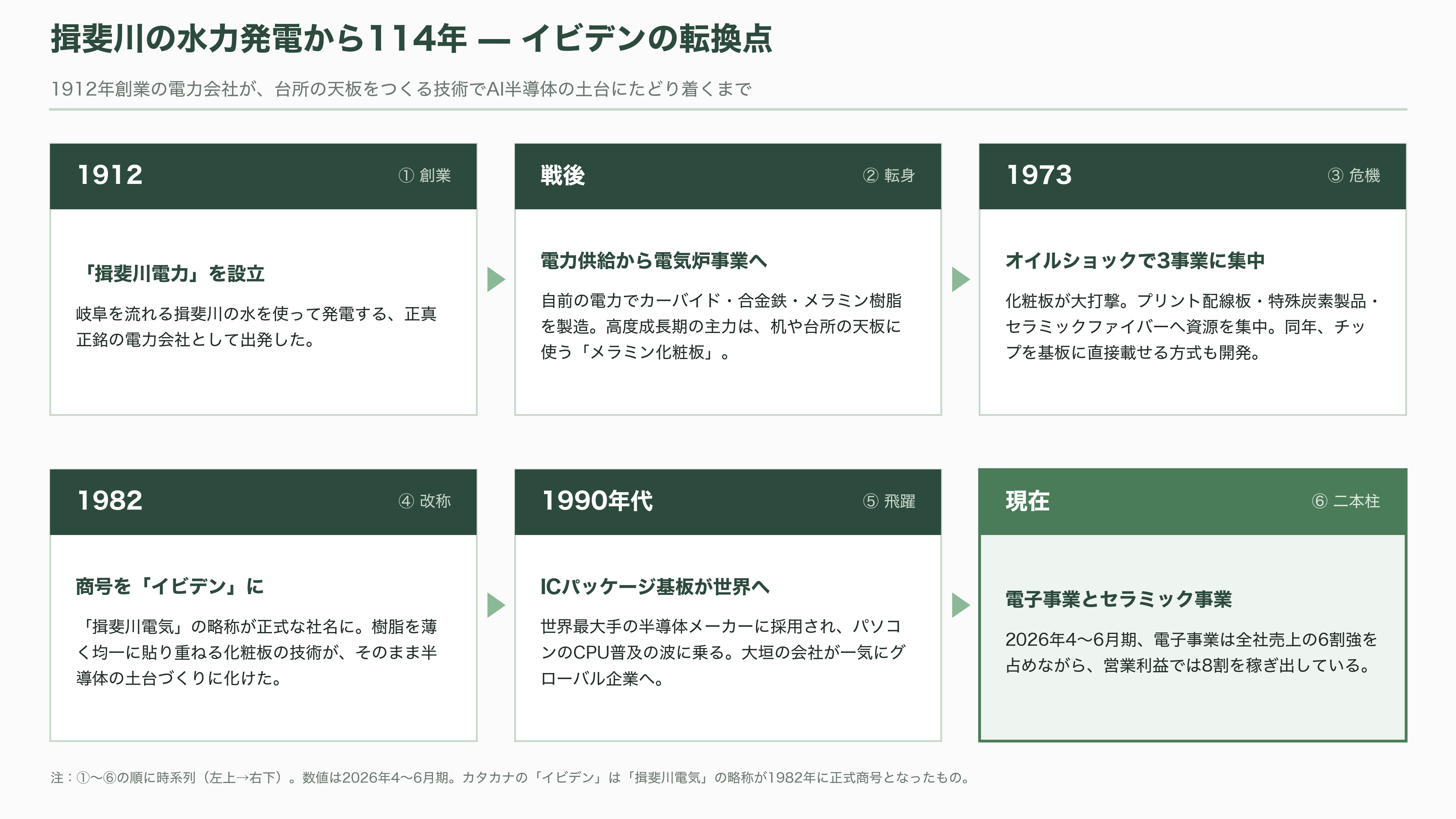

水力発電から始まった114年 — イビデンとは何者か

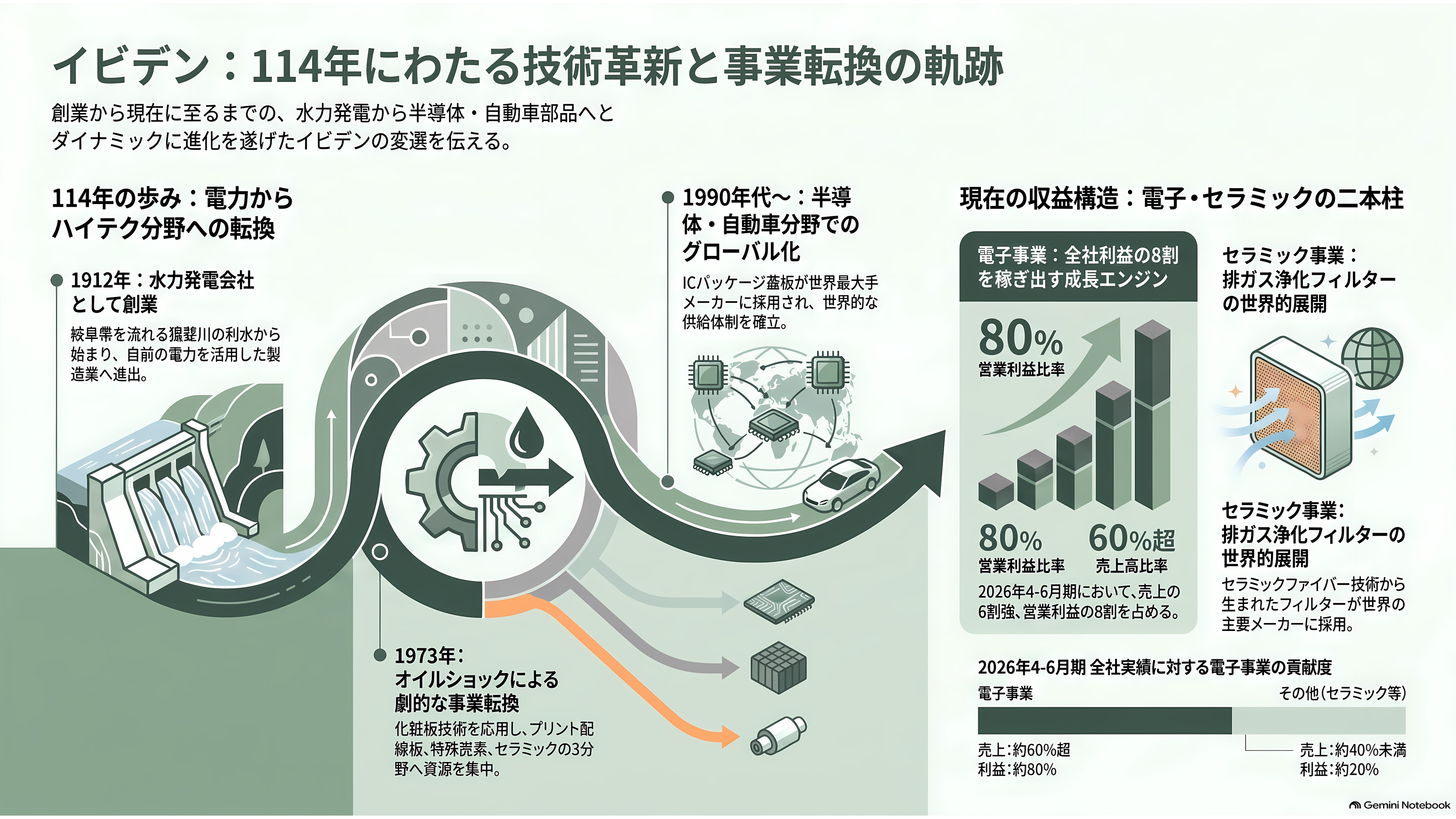

イビデンの創業は1912年、当時の社名は「揖斐川電力」といった。岐阜を流れる揖斐川の水を使って発電する、正真正銘の電力会社である。カタカナの「イビデン」は、その後の社名「揖斐川電気」を縮めた呼び名が定着したもので、1982年に正式な商号になった。
戦時中に電気の供給事業を手放したあと、この会社は自前の電力を使う電気炉の商売に移り、戦後はカーバイドや合金鉄、そしてメラミン樹脂を作るようになった。高度成長期の主力商品は「メラミン化粧板」、つまり学校の机や台所の天板に使われている、あの硬くてつやのある板である。
転機は1973年のオイルショックだった。化粧板事業が大打撃を受け、経営陣は生き残りをかけて三つの商品に資源を集中させる。プリント配線板、特殊炭素製品、セラミックファイバー。このうちプリント配線板は、樹脂を薄く均一に貼り重ねるという、化粧板でさんざん磨いた技術の応用だった。台所の天板を作っていた技術が、半導体の土台に化けたのである。
同じ年に、チップを基板に直接載せる方式を開発し、そこから育ったICパッケージ基板が、世界最大手の半導体メーカーに採用される。1990年代、パソコンのCPUが爆発的に普及した波に乗って、大垣の会社は一気にグローバル企業になった。一方、セラミックファイバーの技術からはディーゼル車の排ガスからススを取り除くフィルターが生まれ、世界の自動車メーカーに採用された。

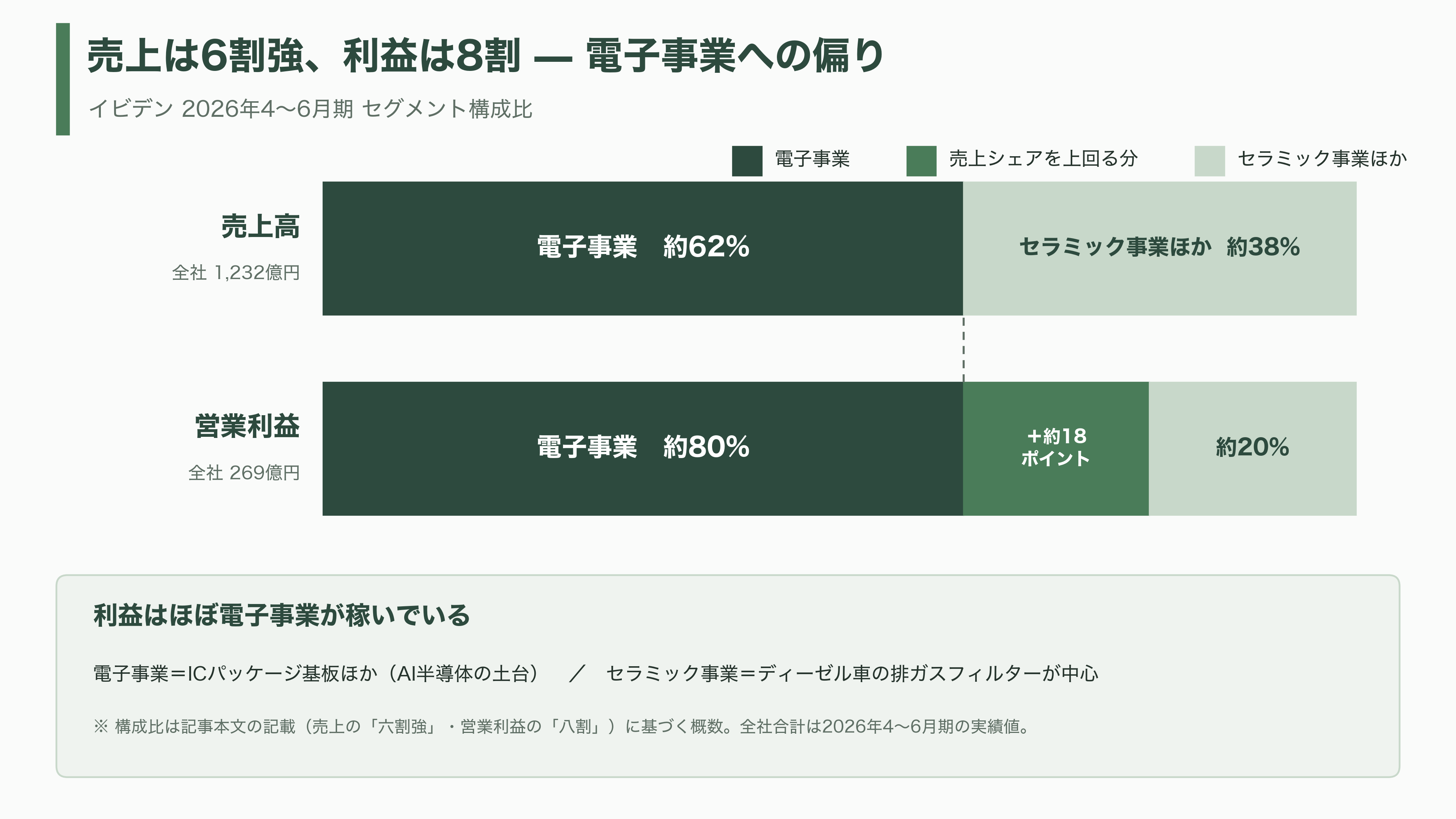

現在のイビデンは、この二本柱でできている。半導体の土台を作る電子事業と、自動車の排ガス部品を中心とするセラミック事業。ただし今、両者の重みはまったく釣り合っていない。2026年4月から6月の四半期で、電子事業は全社売上の六割強を占めながら、営業利益では八割を稼ぎ出している。
「動かない工場」がついに動く — 5,000億円投資の中身

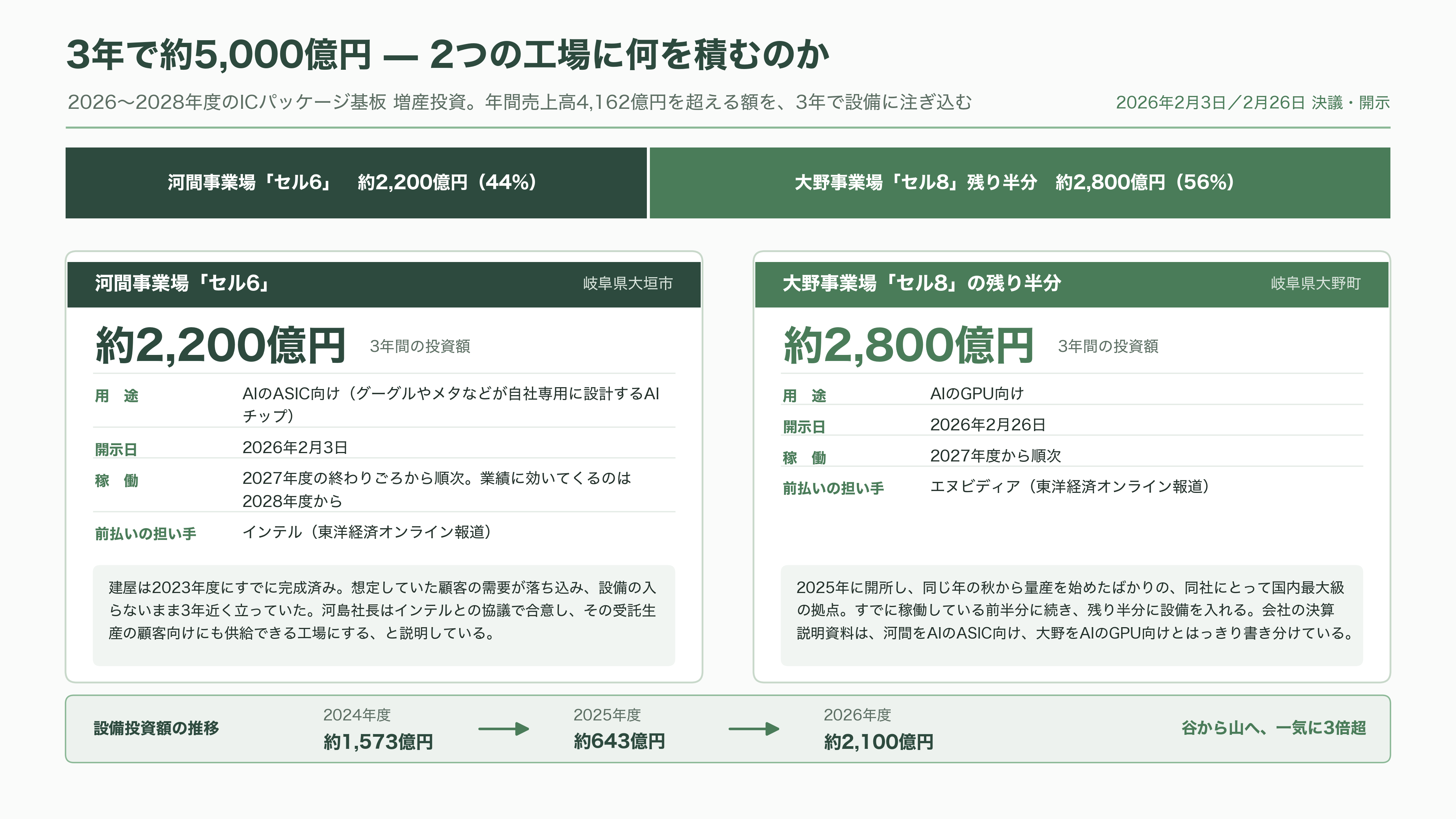

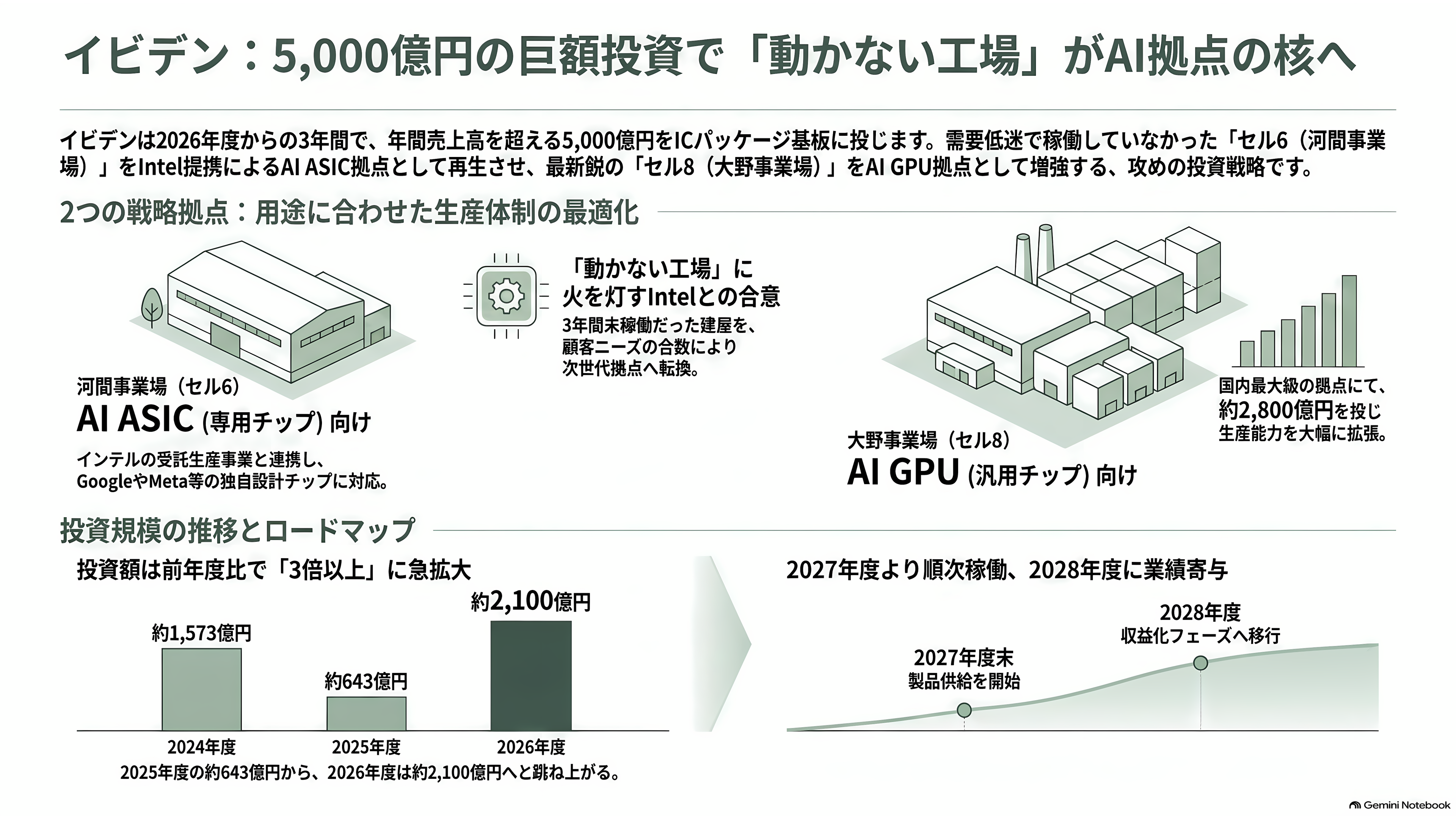

2026年2月3日、イビデンの取締役会は、2026年度から2028年度までの3年間で総額約5,000億円をICパッケージ基板の増産に投じる計画を決議した。同社の年間売上高が4,162億円だったことを考えると、売上を超える額を3年で設備に注ぎ込むという決断である。
第一弾として発表されたのが、岐阜県大垣市の河間事業場にある工場棟、社内で「セル6」と呼ばれる建屋への約2,200億円だった。
ここに、この話のいちばん面白い部分がある。セル6の建屋は、2023年度にすでに完成していたのだ。ところが、動かなかった。想定していた顧客の需要が落ち込み、真新しい建物が、設備の入らないまま三年近く立っていた。地元の人にとっては、大きな箱が静かに建っているだけの土地だった。
その箱に、ようやく火が入る。河島浩二社長は日本経済新聞に対し、インテルとの協議で合意し、インテルの顧客向けにも製品を供給できる工場にすることにした、と説明している。インテルは今、自社チップを作るだけでなく、他社のチップを受託生産する事業に本腰を入れている。その受託先の顧客に届く基板も、この建屋から出ていくという意味だ。
第二弾は、それからわずか三週間後の2月26日に開示された。岐阜県大野町の大野事業場、こちらは「セル8」の残り半分に約2,800億円。大野事業場は2025年に開所し、同じ年の秋から量産を始めたばかりの、同社にとって国内最大級の拠点である。
そして会社の決算説明資料は、二つの工場の役割をはっきり書き分けている。河間はAIのASIC向け、つまりグーグルやメタのような事業者が自社専用に設計するAIチップ向け。大野はAIのGPU向け。インテルが受託生産で狙っているのがまさにASICの領域であることを踏まえると、河間とインテルの結びつきは自然に理解できる。
稼働時期は、どちらも2027年度から順次となっている。8月の説明会では、河間についてはもう少し具体的に、2027年度の終わりごろから順次動き出し、業績に効いてくるのは2028年度からだと説明された。

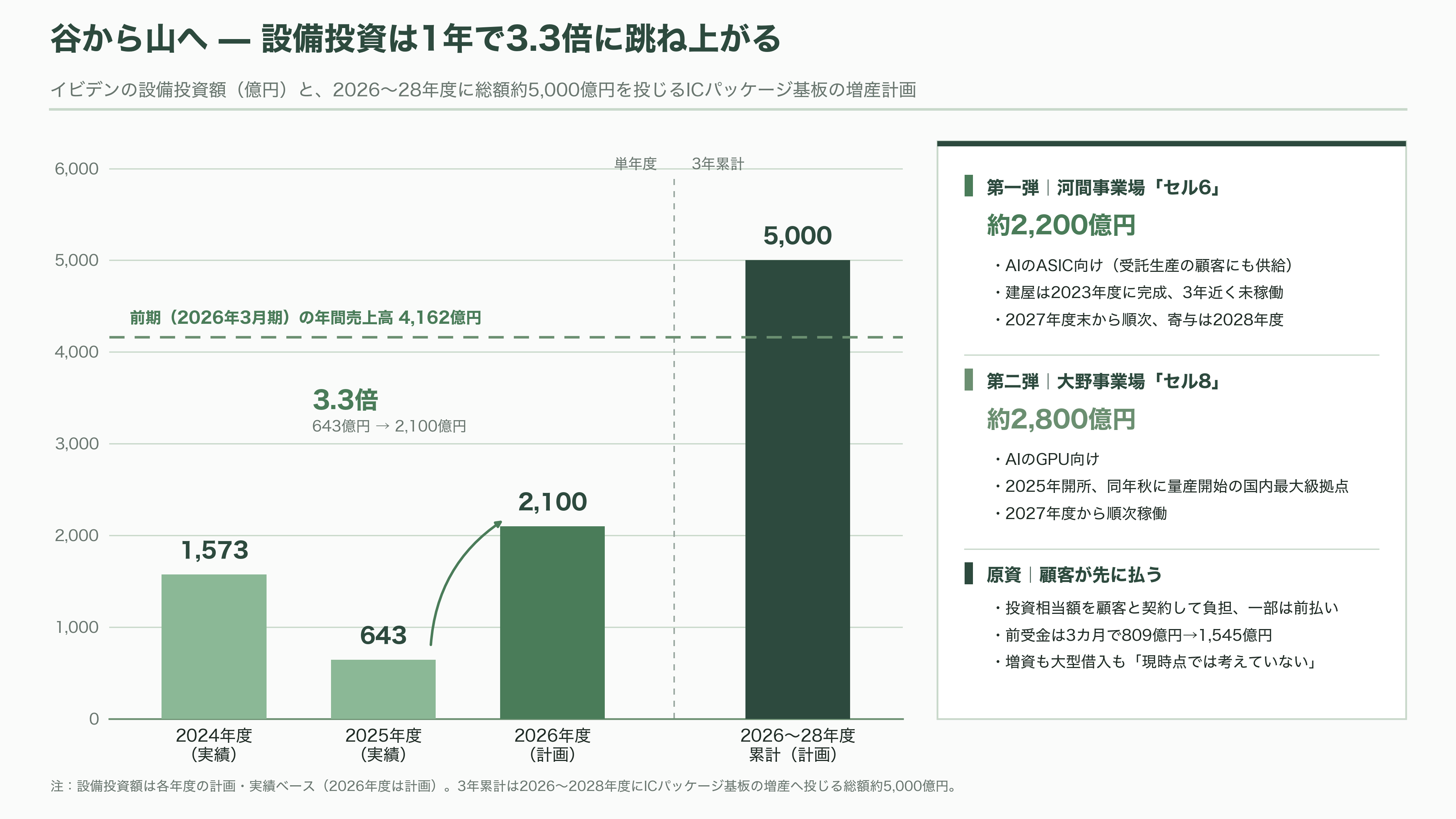

規模感を掴むために、設備投資額の推移を一つだけ挙げておく。2024年度は約1,573億円、2025年度は約643億円。そして2026年度は約2,100億円である。谷から山へ、一気に三倍以上に跳ね上がる。
誰がこの5,000億円を払うのか
常識で考えれば、年間売上4,000億円台の会社が3年で5,000億円を設備に投じるのは無謀に近い。だから当然、この計画が発表された直後から、投資家の関心は「その金はどこから来るのか」に集中した。

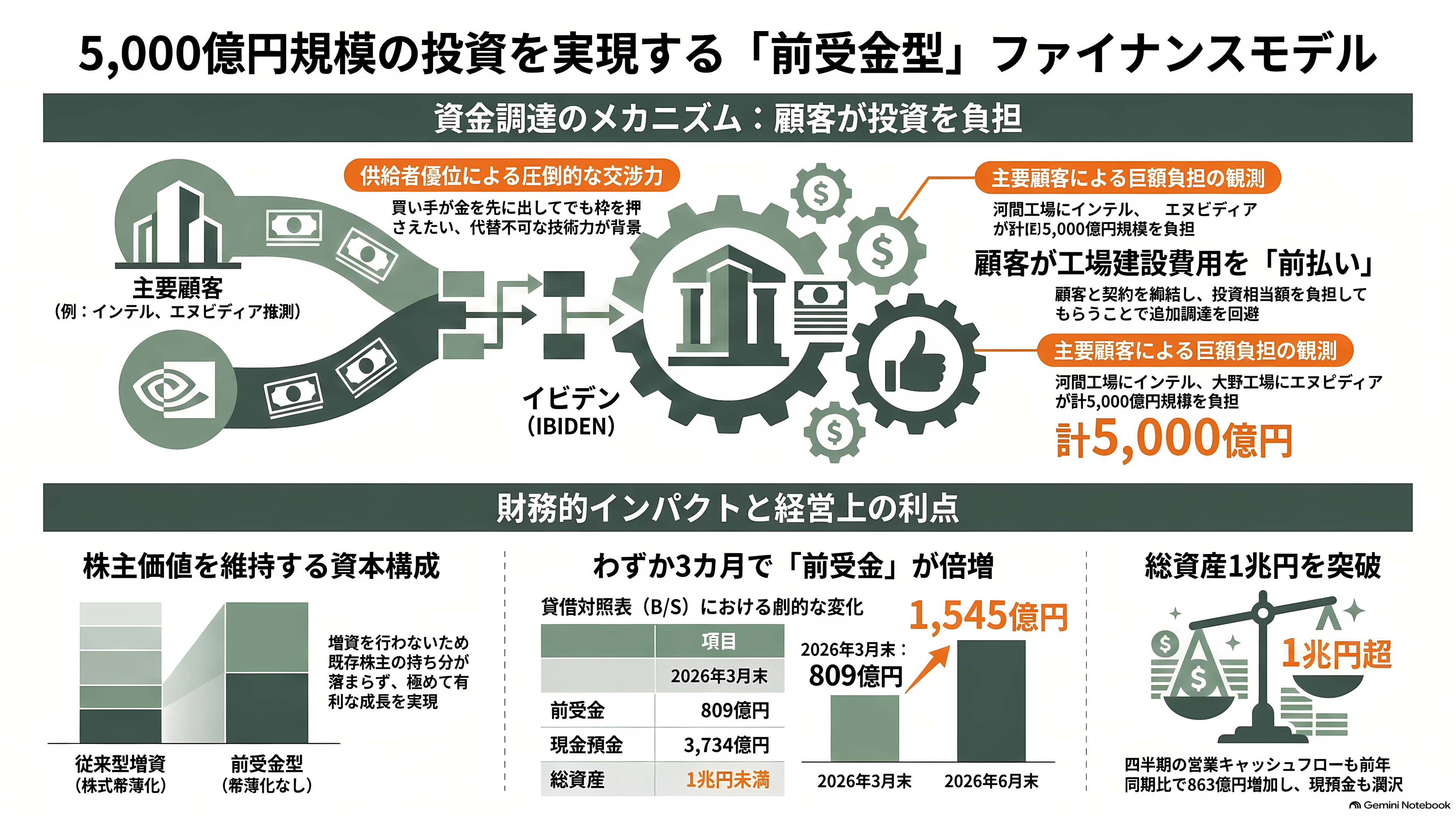

2026年5月の決算説明会で、まさにその質問が出た。会社の答えは、こうである。基本的には顧客と契約を締結して投資相当額を負担してもらい、一部は前払いで受け取る。追加の資金調達については、現時点では考えていない。
つまり、増資もしない。大型の借入もしない。工場を建てる金は、その工場から製品を買う人が先に出す。

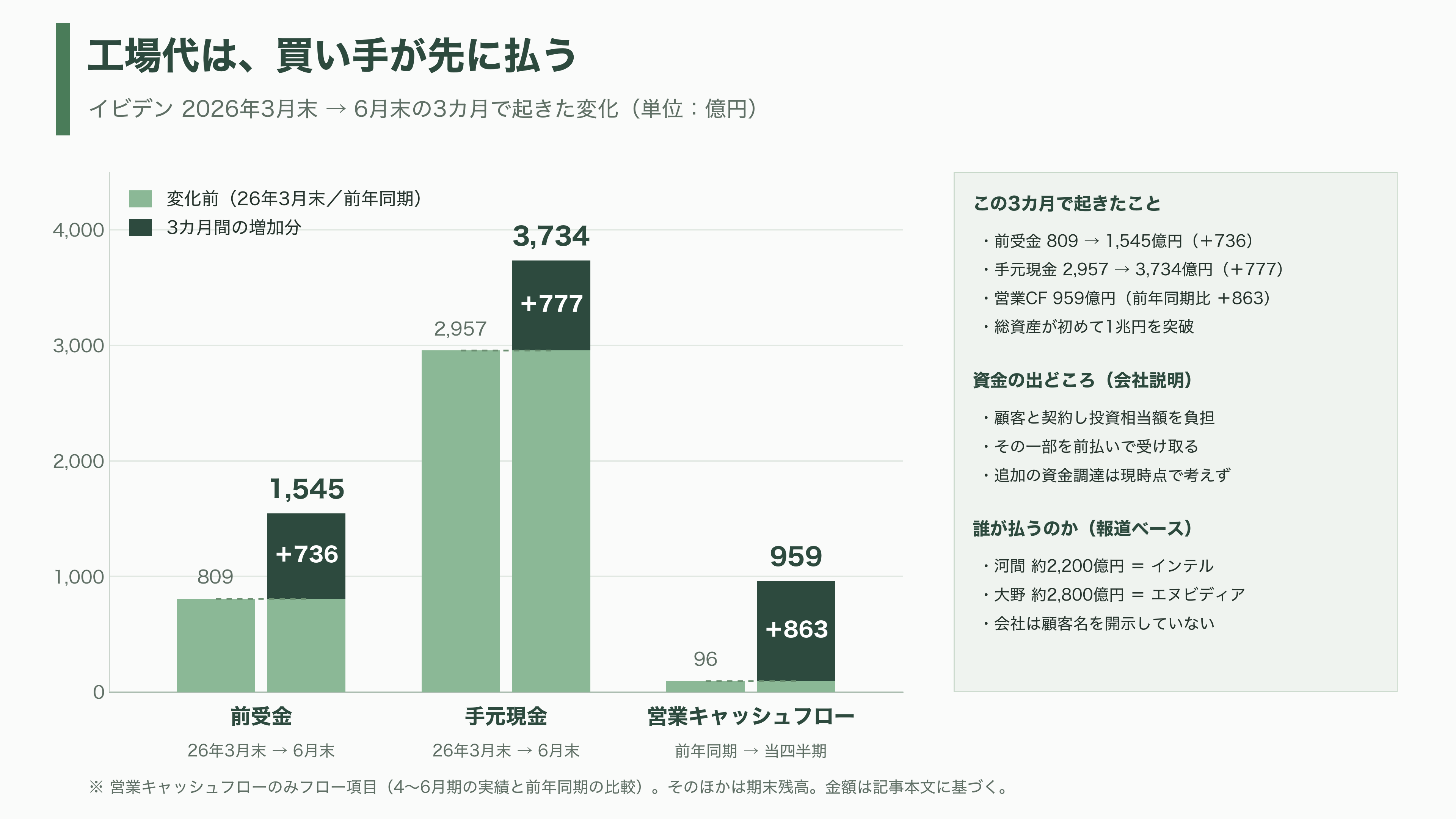

これは言葉だけの話ではなく、決算書の上に痕跡が残っている。イビデンの貸借対照表には「前受金」という項目があるが、これが2026年3月末の809億円から、6月末には1,545億円へと、たった3カ月で736億円も増えた。手元の現金は2,957億円から3,734億円に膨らみ、四半期の営業キャッシュフローは959億円と、前の年の同じ時期より863億円も多い。会社自身が、前受金が増減から増加に転じたことが主因だと説明している。総資産は初めて1兆円を超えた。
顧客の名前を、会社は明かしていない。東洋経済オンラインは、河間向けの約2,200億円をインテルが、大野向けの約2,800億円をエヌビディアが前受金として負担する見通しだと報じている。
インテル側からも、この構造を裏づける発言が出ている。同社のリップブー・タンCEOは2026年5月、最新の実装技術を採用したい顧客に対して、基板の前払いに参加してもらえないかと持ちかけたところ、皆が飛びついた、という趣旨の説明をしている。台湾の調査会社トレンドフォースによれば、台湾四社と日本二社の基板メーカーが、顧客に前払いのコミットメントを求めている状況だという。
投資家の目線でこの構造を見ると、意味は明確だ。工場を建てる側にとって最大の恐怖は、完成した瞬間に需要が消えていることである。前払いは、その恐怖のかなりの部分を顧客に移し替える。しかも株式を発行しないから、既存株主の持ち分は薄まらない。製造業の設備投資としては、かなり有利な資本構成といっていい。
裏を返せば、これは供給者がそれだけ少ないという告白でもある。買い手が金を先に出してまで枠を押さえに来るのは、ほかに行き場がないからだ。
20年続いた「毎年値下げ」が止まった

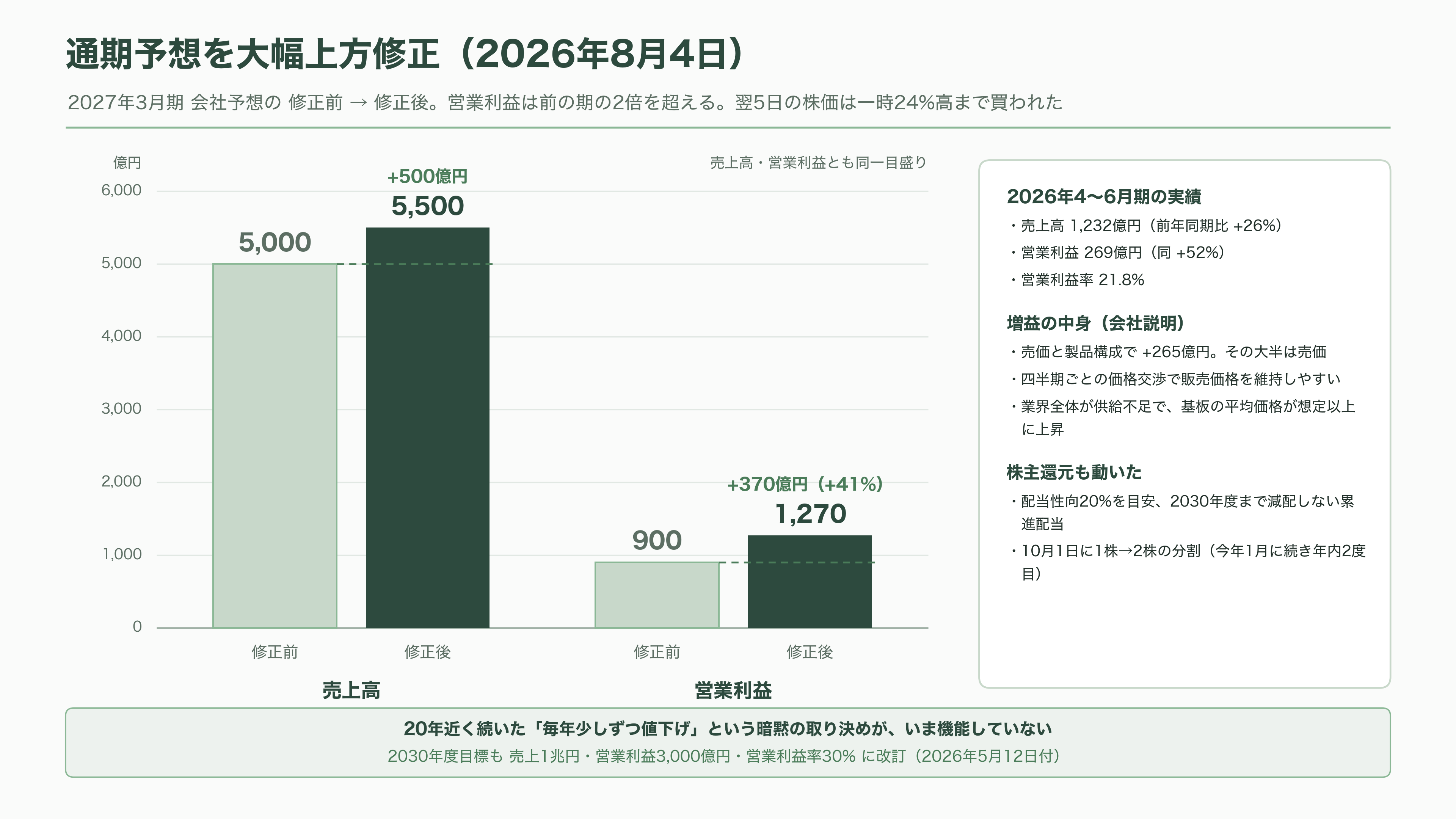

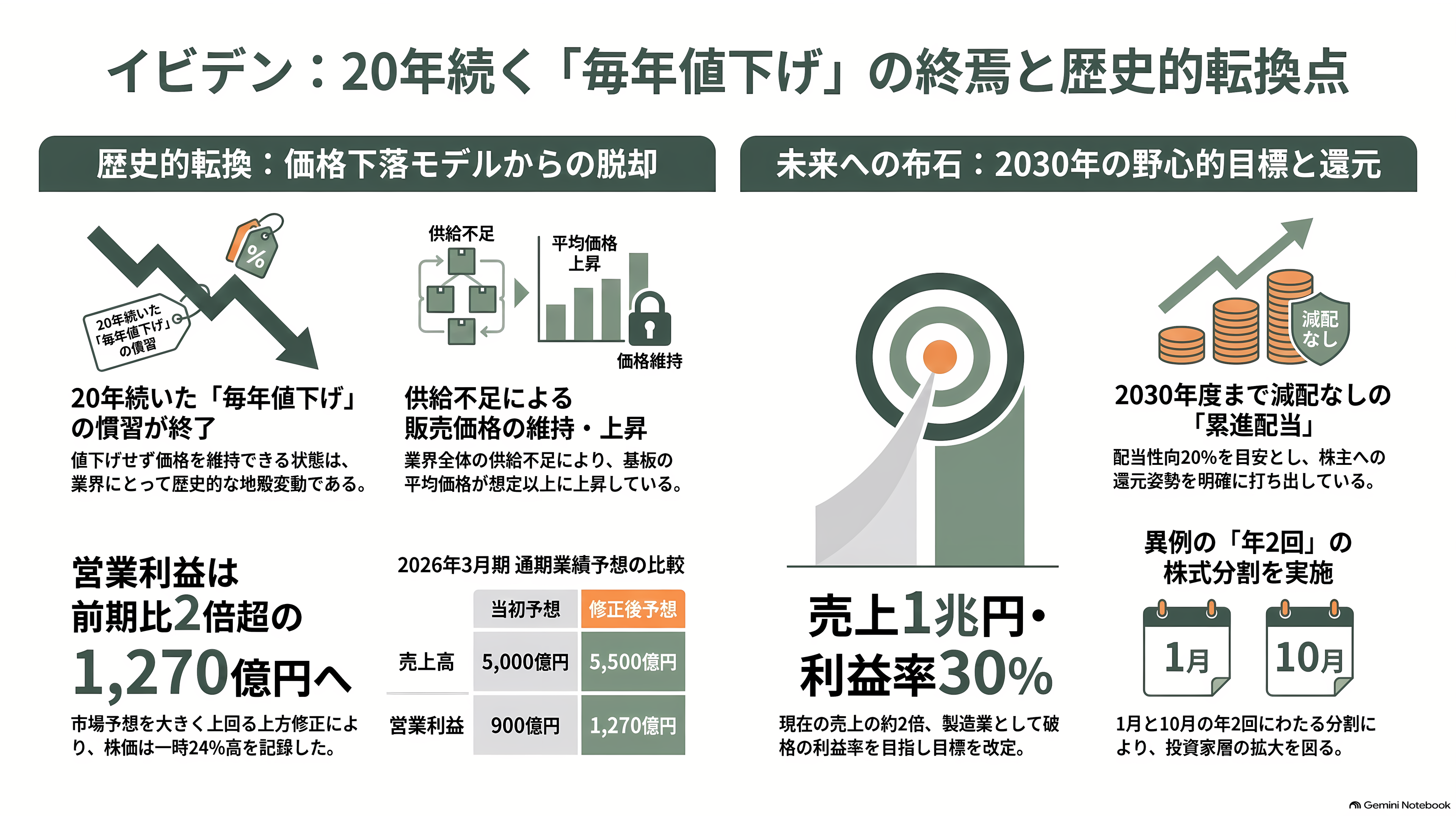

2026年8月4日、イビデンは4月から6月の四半期決算を発表するとともに、通期予想を大幅に引き上げた。営業利益は900億円から1,270億円へ、売上高は5,000億円から5,500億円へ。営業利益は前の期の二倍を超える。市場が織り込んでいた水準を大きく上回り、翌5日の株価は一時24%高まで買われた。
四半期の実績は、売上1,232億円で26%増、営業利益269億円で52%増、営業利益率は21.8%である。数字そのものより重要なのは、増益の中身だった。
会社は、利益を押し上げた最大の要因として「売価と製品構成で265億円」を挙げ、その大半は売価だと説明している。理由は二つ。四半期ごとの価格交渉で販売価格を維持しやすい状況にあること。そして業界全体が供給不足で、基板そのものの平均価格が想定以上に上がっていること。
これがどれほど異例か、業界の外にいると伝わりにくいので補足したい。パッケージ基板は長らく、毎年少しずつ値下げすることが前提の商売だった。メーカーが歩留まりを改善し、その成果の一部を顧客が価格引き下げという形で受け取る。二十年近く、この暗黙の取り決めが続いてきた。それが今、機能していない。値下げしないで済む、という状態は、この業界にとって歴史的な転換である。

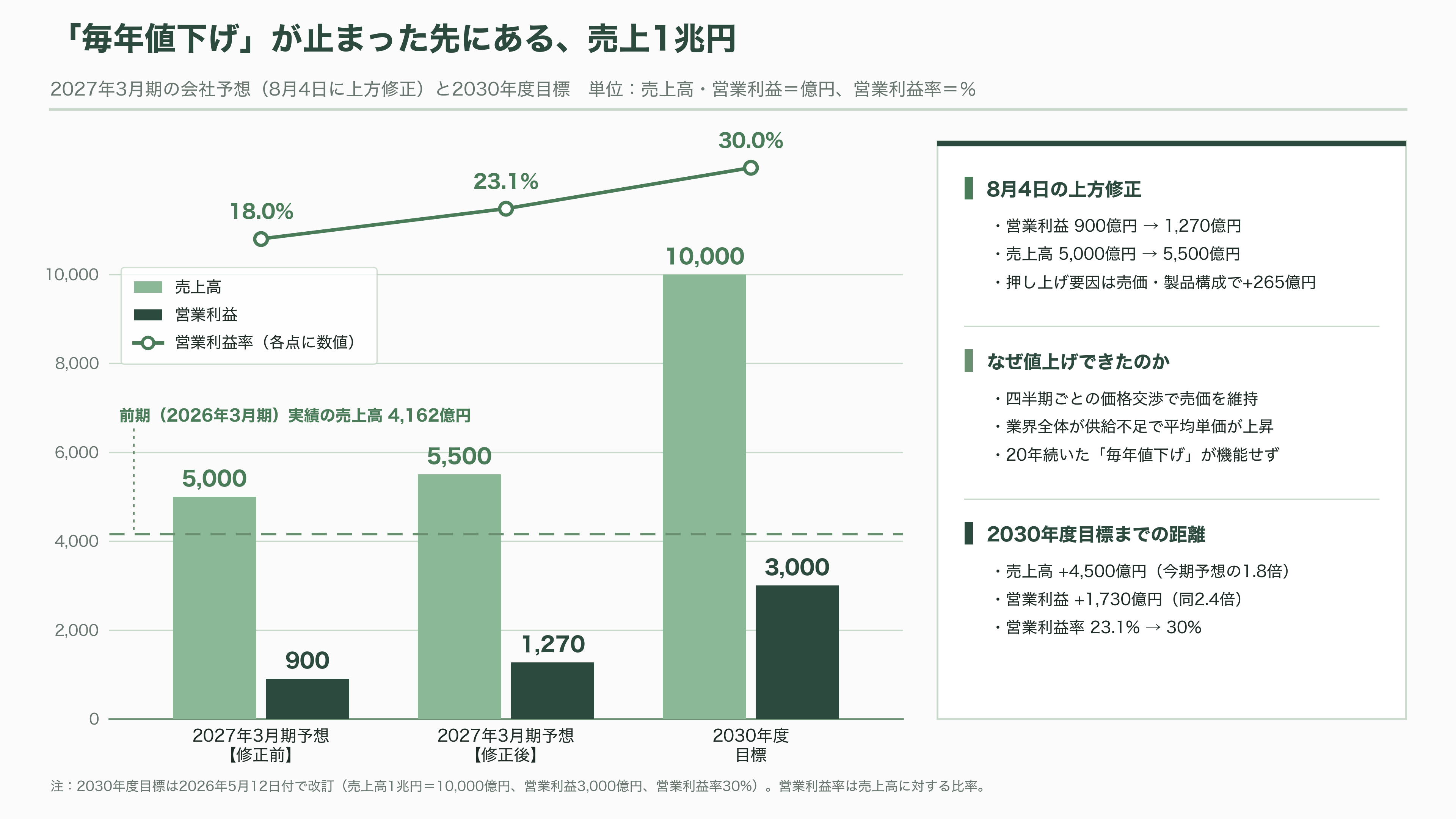

会社の長期目標も、この地殻変動に合わせて書き換えられた。2026年5月12日付で、2030年度に売上1兆円、営業利益3,000億円、営業利益率30%を目指すという内容に改訂されている。今の売上のおよそ二倍、利益率は日本の製造業としては破格の水準だ。
株主への配分も動いている。配当性向20%を目安とし、2030年度までは減配しない累進配当を掲げた。10月1日には株式を1株から2株へ分割する。今年の1月にも同じ分割をしているので、一年に二度である。
業界地図 — 「首位」の定義が二つある

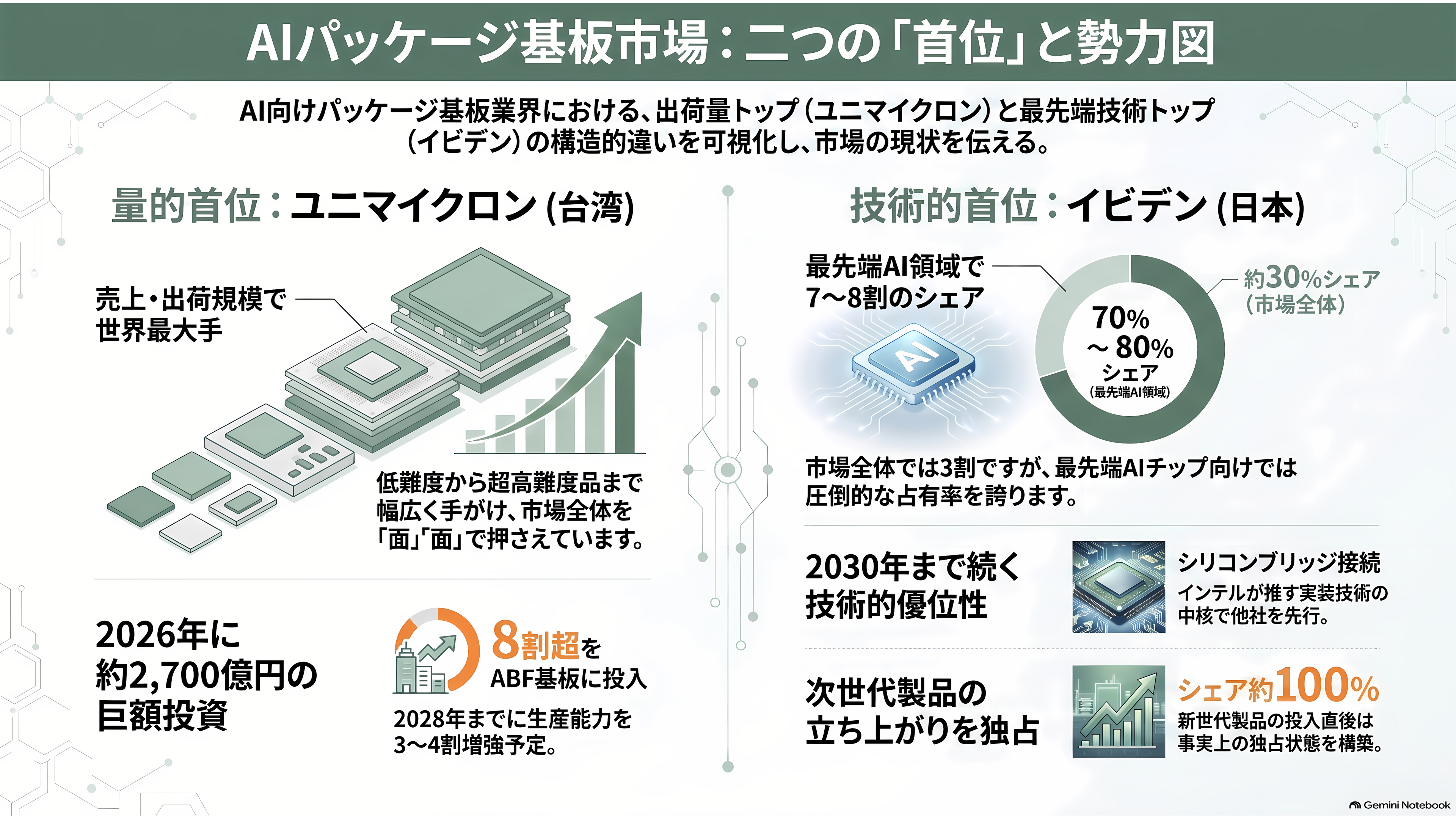

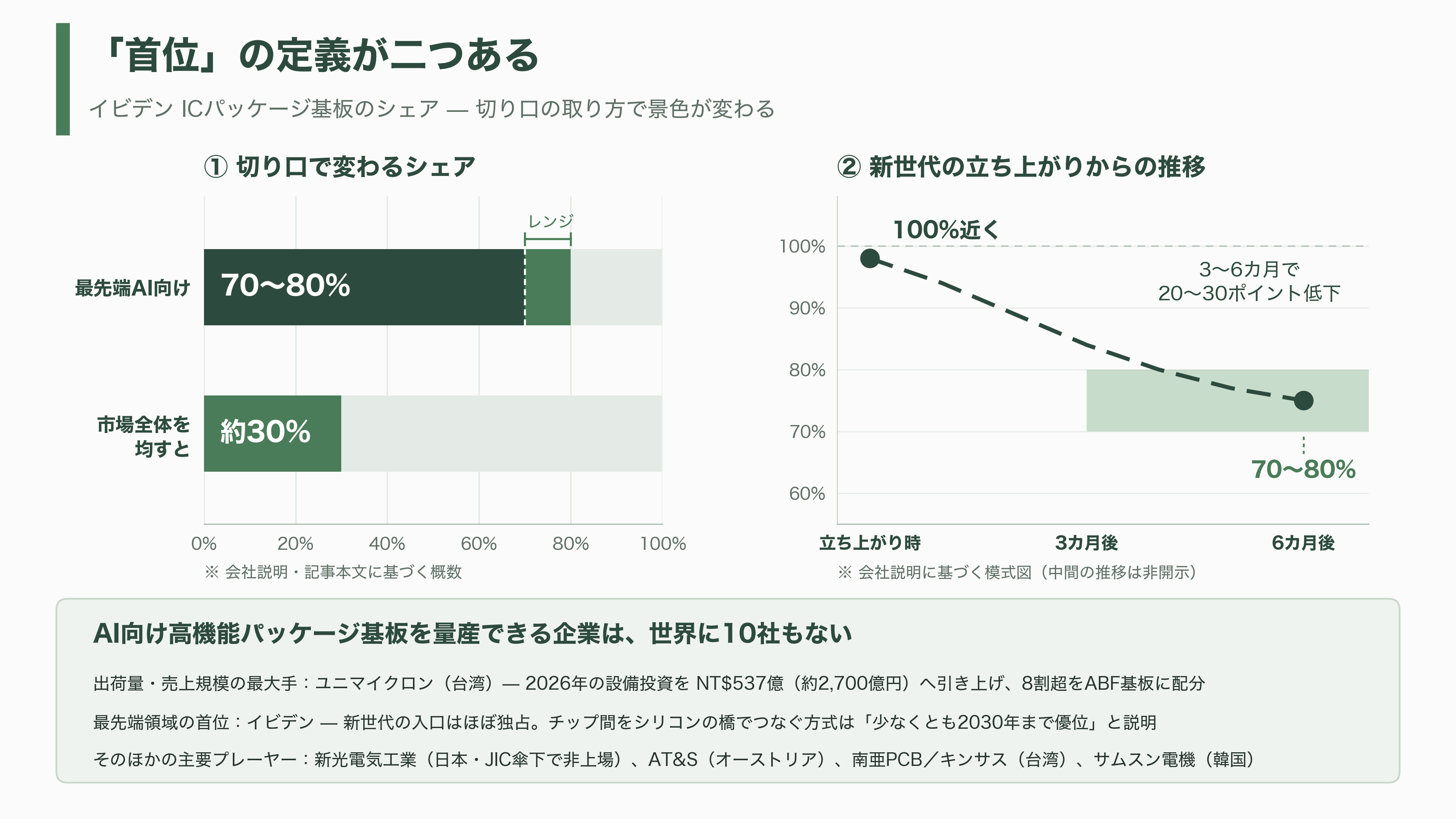

AI向けの高機能パッケージ基板を量産できる会社は、世界に十社もない。その中で誰が一番なのかという問いには、実は二通りの答えがある。
出荷量や売上規模で見た最大手は、台湾のユニマイクロンである。難度の低い製品から超高難度品まで幅広く手がけ、世界のシェアを面で押さえている。同社は2026年の設備投資をNT$537億（約2,700億円）へ引き上げ、その八割超をABF基板に振り向けた。台湾の楊梅では新工場の建設が始まり、2028年までに三〜四割の能力を追加する計画だ。
一方、最先端の領域での首位はイビデンだ。そしてこの点について、最も雄弁なのは会社自身の説明である。2026年5月の説明会で、競争環境をどう見ているかと問われた同社はこう答えた。従来型の構造については、新世代製品が立ち上がるタイミングでは100%に近いシェアを取り、三カ月から半年ほど経つとシェアが二割から三割ほど落ちる。
つまり、最新世代の入口は事実上の独占で、そこから競合が追いついてくる。だから最先端AI向けという切り口では、イビデンのシェアは半分どころか七割から八割の水準にある一方、市場全体を均してしまえば三割前後に見える。同じ会社の話をしていても、どの切り口を選ぶかで景色がまるで違う。
もう一つ、会社が明言した重要な線引きがある。チップ同士を小さなシリコンの橋で直接つなぐ方式について、橋の裏側の接続難易度がかなり高く、少なくとも2030年までは技術的な優位性を維持できると述べている。この方式こそインテルが推す実装技術の中核で、8月の説明会では、開発を進めているのは自社以外に一〜二社、自社は技術確立の段階を終えて量産に向けた歩留まり改善の段階に入ろうとしており、他社より先行している、と踏み込んだ。
競合として名前が挙がる他の会社も並べておくと、長野の新光電気工業は産業革新投資機構の傘下で非上場になり、オーストリアのAT&S、台湾の南亜PCBとキンサス、韓国のサムスン電機が続く。需要側では、GPUだけでなくAI専用チップと、サーバー同士をつなぐスイッチICが急速に伸びていて、イビデンも今回の上方修正の理由として、GPU以外にスイッチICとハイエンドCPUの需要が増えたことを挙げている。
詰まるのは工場ではなく、材料と人

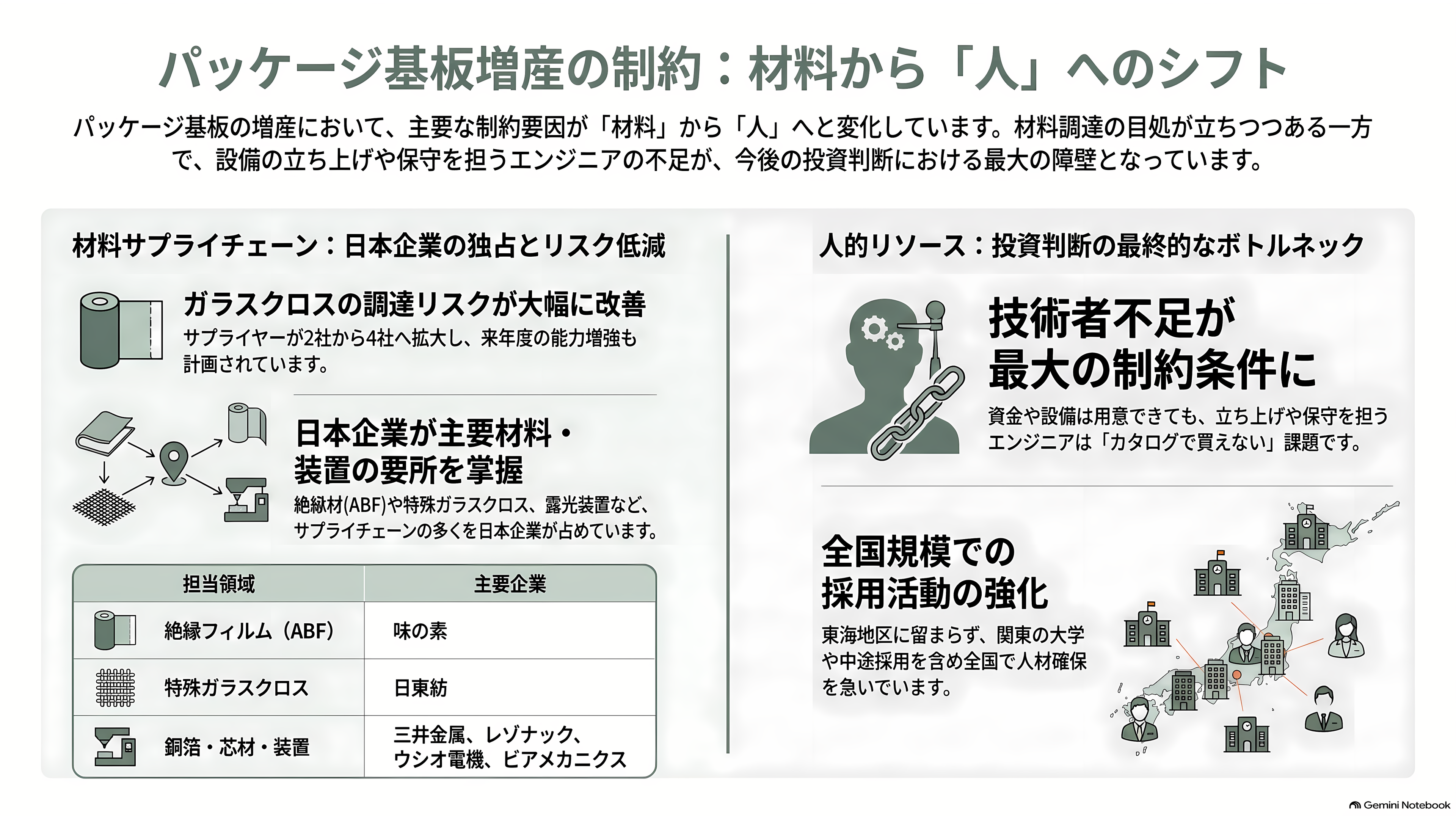

パッケージ基板の増産で本当に苦しいのは、実は建物でも装置でもない。

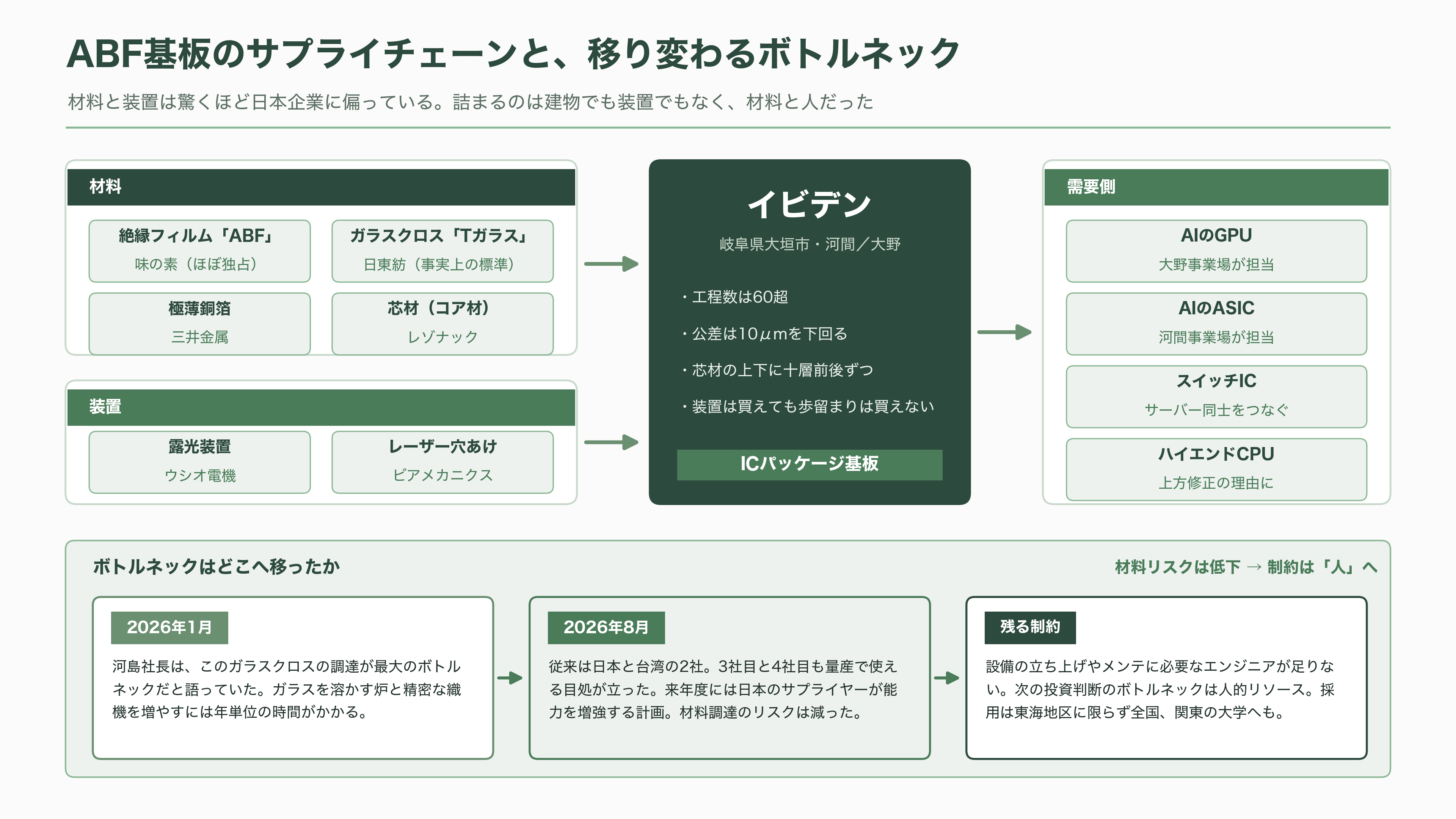

まず材料である。絶縁フィルムのABFは味の素がほぼ独占している。そしてもう一つ、基板の骨格になる特殊なガラス繊維の布、ガラスクロスがある。信号を速く走らせるには、電気を通しにくい特別なガラスで織った布が必要で、日東紡のTガラスが事実上の標準になっている。ところがガラスを溶かす炉と精密な織機を増やすには年単位の時間がかかる。
2026年1月の時点で、河島社長はこのガラスクロスの調達が最大のボトルネックだと語っていた。それが8月の説明会では、明らかに口調が変わっている。従来は日本と台湾の二社だったが、三社目と四社目も量産で使える目処が立った。来年度には日本のサプライヤーが能力を増強する計画である。材料調達のリスクは減った、と。増産計画の実現可能性を測るうえで、この一言は決算数字より重い。
このほか、極めて薄い銅箔は三井金属、基板の芯材はレゾナック、露光装置はウシオ電機、穴あけのレーザー装置はビアメカニクスと、ABF基板のサプライチェーンは驚くほど日本企業に偏っている。半導体そのものでは後れを取った日本が、その土台の材料と装置では今も要所を握っている。
そして最後に残る制約が、人だ。河島社長は年初のインタビューで、大野事業場でも設備の立ち上げやメンテナンスに必要なエンジニアが足りておらず、それが制約条件になっていると述べた。8月の説明会でも、次の投資判断のボトルネックは人的リソースだという認識は変わっていない。新卒も中途も東海地区に限らず全国で採用を広げ、関東の大学にも手を伸ばしている。5,000億円は用意できても、そこに立つ技術者はカタログから買えない。
強み — 装置は買えるが、歩留まりは買えない

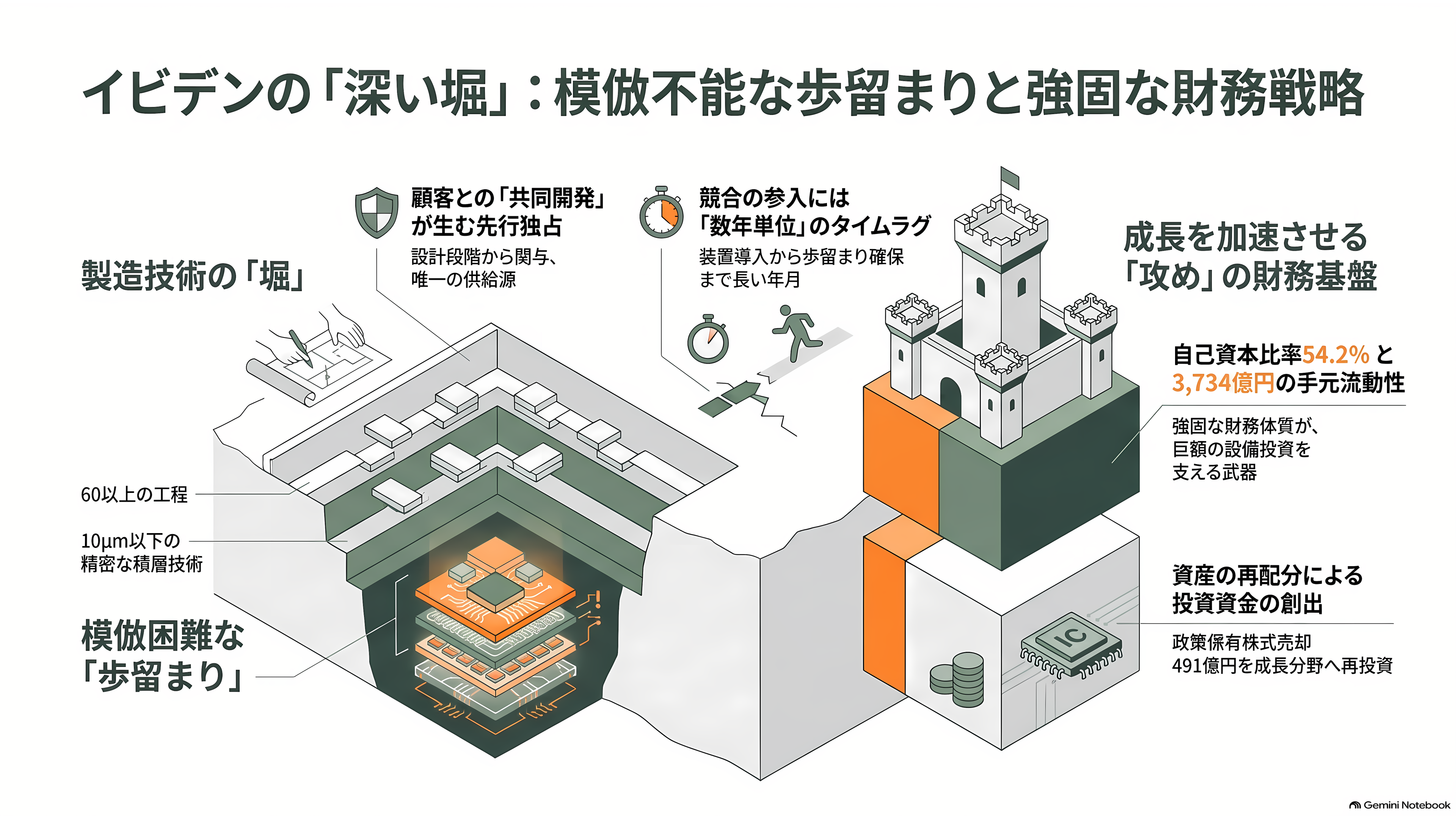

イビデンの堀が深い理由は、突き詰めると一点に尽きる。図面と装置を揃えても、同じ品質のものが同じ歩留まりで出てこないからだ。
合わせて二十層に近い配線を、六十を超える工程で、十マイクロメートルを下回る公差で積む。どこか一工程で微細な粒子が一つ紛れ込めば、その基板は捨てるしかない。しかもこの歩留まりは各社が最も厳重に隠す数字であり、外から検証することができない。競合が装置を買い揃えたという発表と、実際に量産で歩留まりが出ているかどうかの間には、しばしば何年もの距離がある。
世代交代のたびに立ち上がり時点でほぼ全量を取れるのも、この延長線上にある。顧客が次世代チップを設計している段階から一緒に基板の構造を詰めているから、量産開始の号砲が鳴った時点で、作れるのが一社しかいないという状況が生まれる。
財務も、今は同社の武器になっている。手元の現金は3,734億円、自己資本比率は54.2%。株価上昇を受けて転換社債の株式への転換が進み、有利子負債はむしろ軽くなった。政策保有株式の縮減目標は2025年度に前倒しで達成し、豊田自動織機株をトヨタ側の公開買付けに応じて手放して491億円の特別利益を計上、その資金はそのままICパッケージ基板の設備投資に充てている。

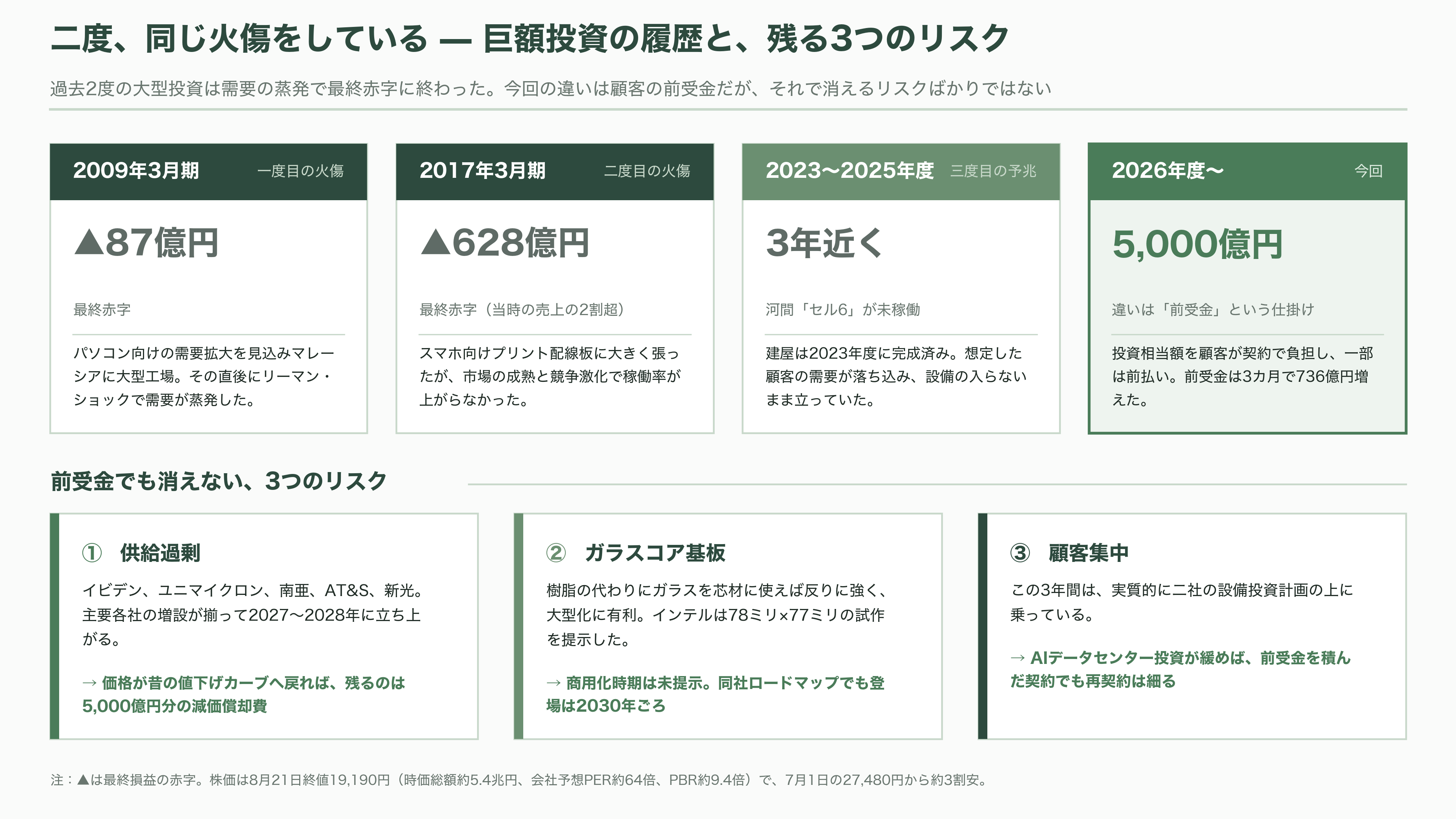

課題 — この会社は二度、同じ火傷をしている

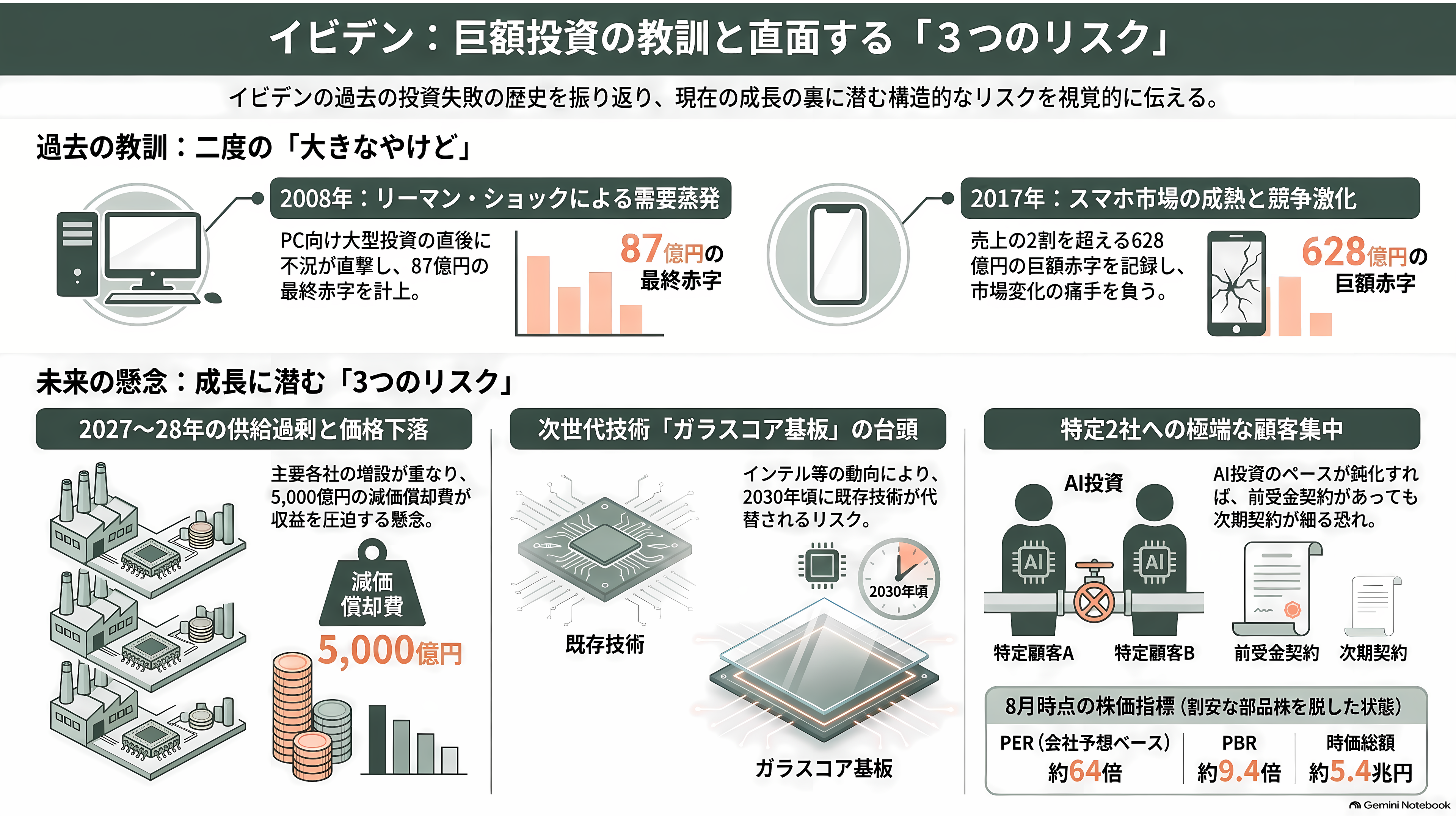

ここまで読むと死角がないように見えるが、イビデンの歴史は、まさに巨額投資で二度やけどを負った歴史でもある。
一度目は2008年。パソコン向けの需要拡大を見込んでマレーシアに大型工場を建てた直後にリーマン・ショックが起き、需要が蒸発した。2009年3月期は87億円の最終赤字に沈んだ。
二度目はスマートフォンだった。スマホ向けのプリント配線板に大きく張ったところ、市場の成熟と競争激化で稼働率が上がらず、2017年3月期には628億円という、当時の売上の二割を超える規模の最終赤字を計上している。
三度目の予兆すらあった。河間のセル6が三年近く動かなかったのは、まさに需要見通しが外れたからである。
今回が違うのは前受金という仕掛けだが、それでも消えないリスクが三つある。
一つは供給過剰だ。イビデン、ユニマイクロン、南亜、AT&S、新光。主要各社の増設が、揃って2027年から2028年に立ち上がる。今の値上げが「業界全体の供給不足」に支えられている以上、供給が追いついた瞬間に、価格が昔の値下げカーブへ戻る可能性は消えない。そのとき手元に残るのは、5,000億円分の減価償却費である。
二つ目は技術の飛び地、ガラスコア基板だ。樹脂の代わりにガラスを芯材に使えば、反りに強く、大型化に有利になる。インテルは2026年1月に日本で開かれた展示会で、厚いガラスの芯材にチップ間の橋を埋め込んだ78ミリ×77ミリのパッケージを提示した。ただし商用化の時期は示していない。イビデン自身のロードマップでも、ガラスコアが登場するのは2030年ごろである。将来の争点ではあるが、今日の脅威ではない。
三つ目は顧客集中である。この会社の3年間は、実質的に二社の設備投資計画の上に乗っている。彼らがAIデータセンターへの投資ペースを緩めれば、前受金を積んだ契約であっても、その先の再契約は細る。

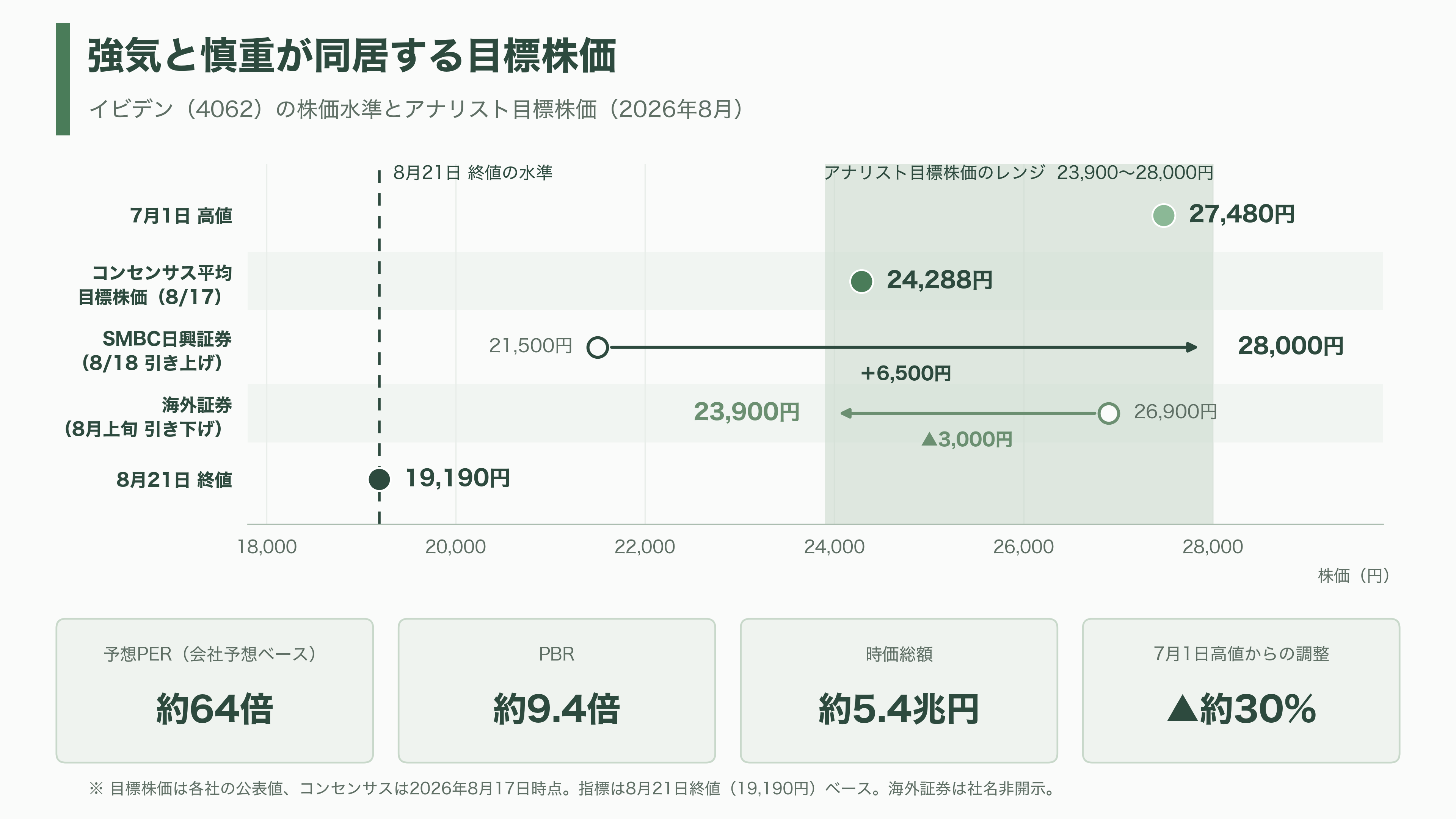

そして株価だ。8月21日の終値は19,190円、時価総額は約5.4兆円、会社予想ベースのPERは約64倍、PBRは約9.4倍。2025年4月の安値からはとてつもない上昇率だが、7月1日に付けた27,480円からは三割下げている。この銘柄はもう「割安な部品株」ではない。

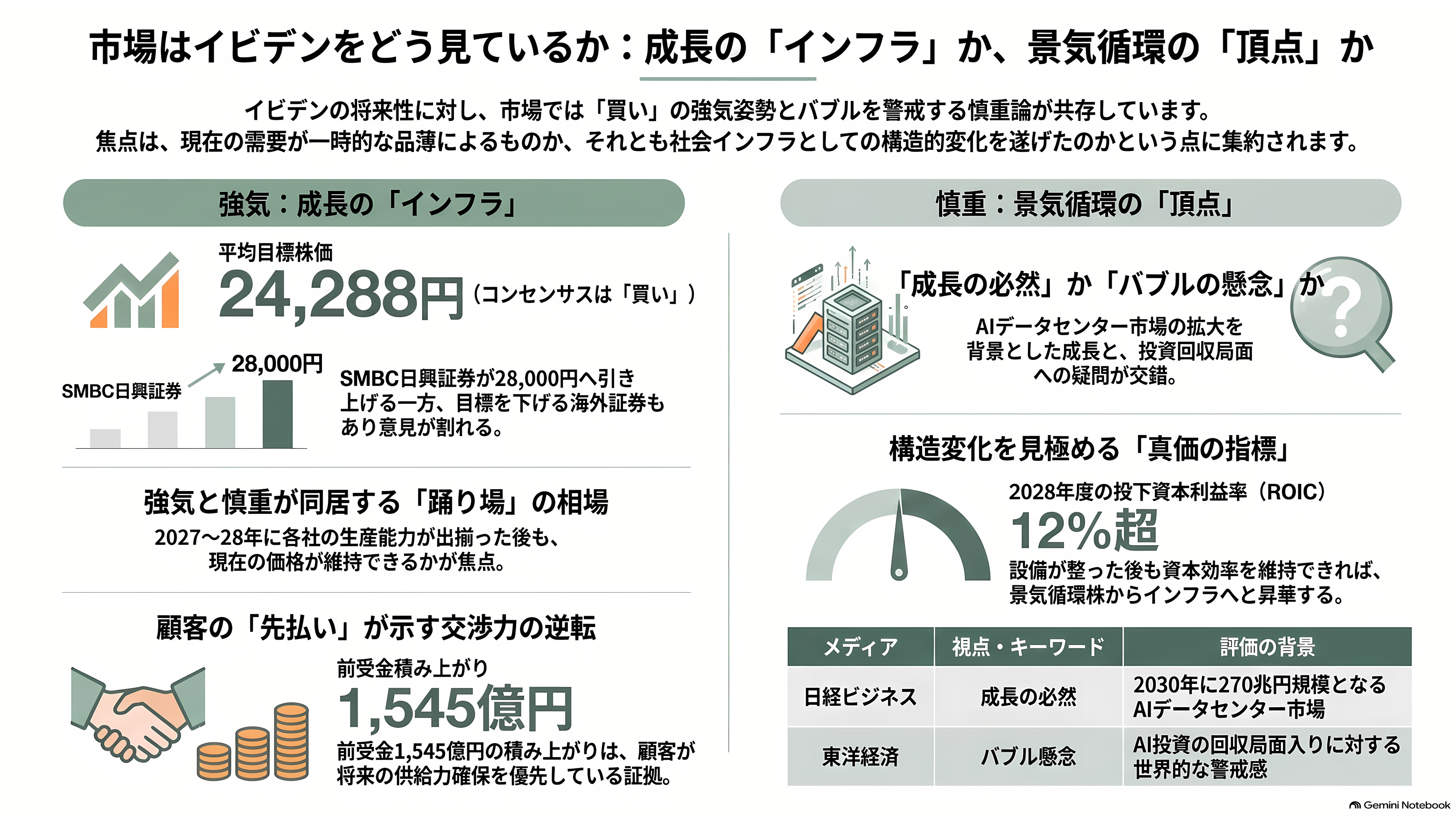

市場と投資家はどう読んでいるか
証券アナリストの見方は、おおむね強気に振れている。8月17日時点のコンセンサスは「買い」で、平均の目標株価は24,288円。SMBC日興証券は8月18日に目標株価を21,500円から28,000円へ引き上げた。一方で8月上旬には、目標株価を26,900円から23,900円へ引き下げた海外証券もある。強気と慎重が同居している。
意見が割れる論点は、実ははっきりしている。2027年から2028年に各社の能力が出揃ったあとも、今の価格が続くのかどうか。それだけだ。
この点について、海外の運用者による分析で最も踏み込んでいるのが、Nikhsという投資家が書いた四半期分析である。彼はこの決算を「二十年続いた暗黙の取り決めが壊れた四半期」と位置づけ、前受金が1,545億円まで積み上がったことを、顧客が十八カ月後に自分たちが交渉上優位に立てるとは思っていない証拠だと読む。そのうえで、これが一時的な品薄によるものか、構造的な変化なのかを見分ける指標として、2028年度に投下資本利益率が12%を超えるかどうかを挙げている。設備が出揃ったあとも資本効率が上がるなら、この会社は景気循環株ではなくインフラになる、という整理だ。
もっとも、相場そのものは今年の夏に一度冷や水を浴びている。7月、AI・半導体関連株は世界的に逆回転し、日経平均株価は四カ月ぶりに反落した。AI投資がいつ回収局面に入るのかという疑問が、一斉に意識されたのである。イビデン株の三割の調整も、この流れの中にある。
日経ビジネスは、2030年に270兆円規模へ向かうAIデータセンター市場を背景に、イビデンが顧客の先払いを後ろ盾にして投資していると報じた。東洋経済オンラインは同じ構図を伝えつつ、記事の見出しにバブル懸念という言葉を添えている。同じ事実から、成長の必然を読む人と、循環の頂点を読む人がいる。

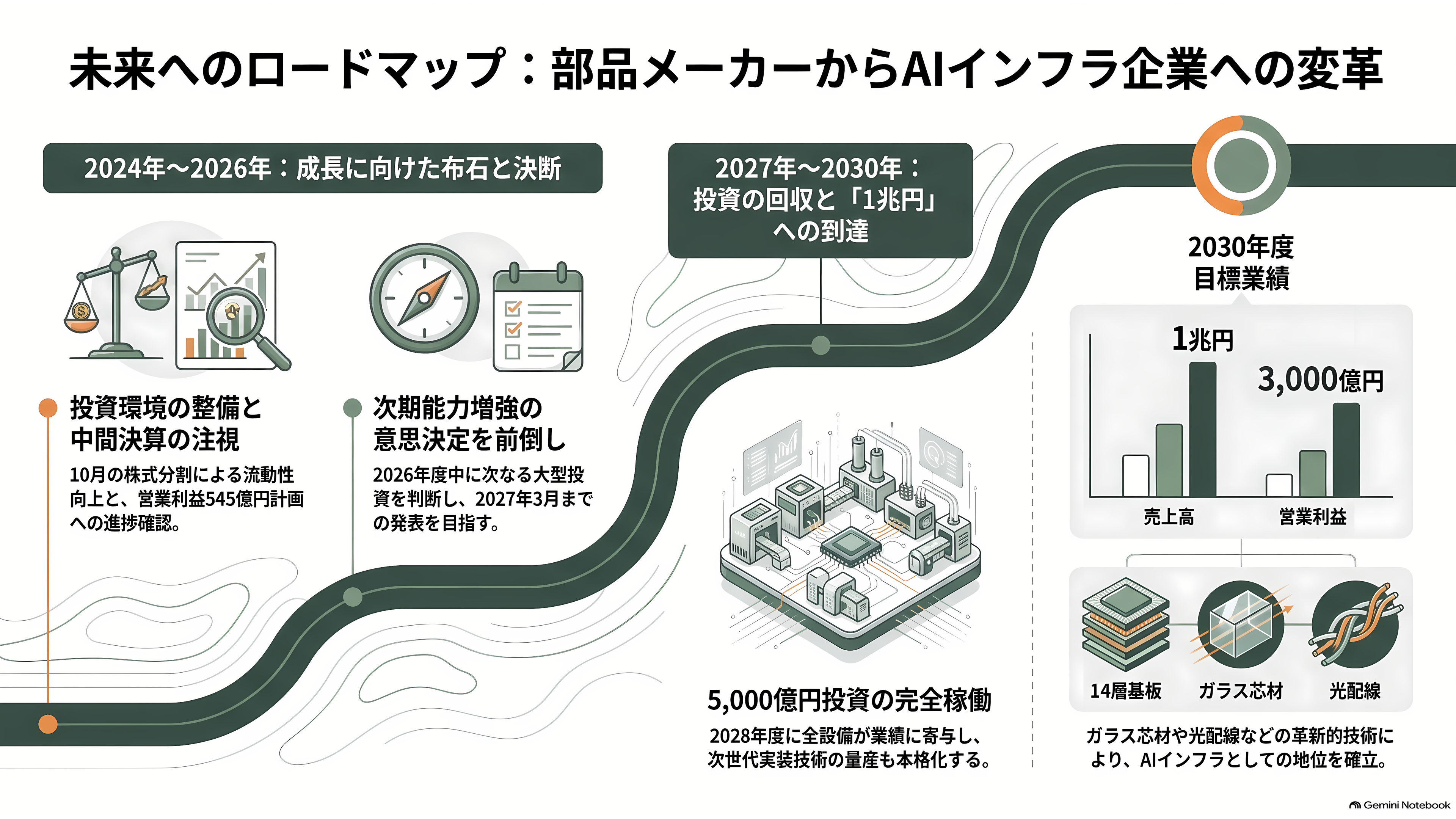

これから何が、いつ起きるか

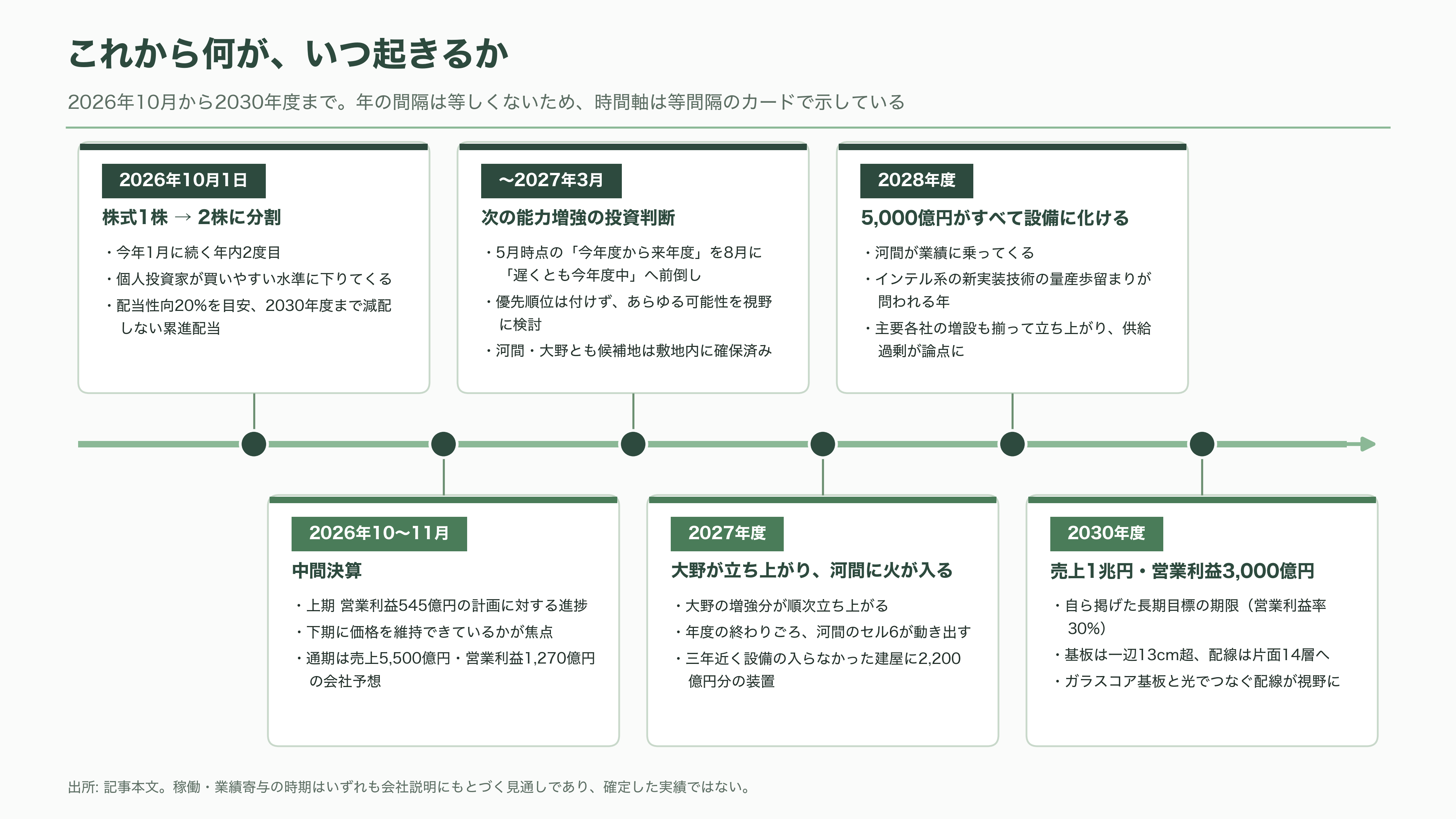

最後に、これから注視すべき時間軸を整理しておきたい。
まず今年の10月1日、株式が1株から2株に分割される。1月に続く年内二度目で、個人投資家が買いやすい水準に下りてくる。
その直後、10月から11月にかけて中間決算が出る。上期の営業利益545億円という計画に対する進捗と、下期に価格が維持できているかどうかが焦点になる。
そしてこの1年で最も大きな判断が、2026年度中に下される。次の能力増強をどうするかである。会社は5月時点で「今年度から来年度にかけて」としていた判断時期を、8月には「遅くとも今年度中」へ前倒しした。優先順位は付けず、あらゆる可能性を視野に入れて検討していると説明している。河間にも大野にも、将来の候補地はすでに敷地内に確保されている。5,000億円の次があるとすれば、その号砲は2027年3月までに鳴る。
2027年度に入ると、大野の増強分が順次立ち上がり、年度の終わりごろから河間のセル6が動き出す。そして2028年度、5,000億円がすべて設備に化けて、河間が業績に乗る。同時にこの年は、インテル系の新しい実装技術の量産歩留まりが問われる年でもある。
その先にあるのが2030年度、売上1兆円と営業利益3,000億円という自ら掲げた目標の期限だ。そのころの基板は一辺が十三センチを超え、配線は片面十四層に達し、ガラスの芯材と、パッケージ同士を光でつなぐ配線が実用の視野に入ってくる。
三年近く設備の入らないまま立っていた大垣の建屋に、いま2,200億円分の装置が運び込まれようとしている。その箱が回り始めたとき、この会社が景気の波に乗った部品メーカーだったのか、それともAIの土台を握るインフラだったのかが、はっきりする。
